2020年9月16日

IFTTT のアプレットが 3個に制限されてしまったので、IFTTT を使わずに スマート家電リモコン RS-WFIREX4 をコントロールしてみた 〜 RS-WFIREX4 の通信プロトコルの解析

IoT機器を IFTTT (IF This Then That) に登録すると、 自前のプログラムからコントロールできるようになる。 つまり IFTTT の webhooks を使うことで、 IFTTT の特定の URL を自前のプログラムからアクセスするだけで IoT機器がコントロールできる。 例えばこんな感じ:

senri:~ $ curl https://maker.ifttt.com/trigger/light_on/with/key/dD-v7GCx46LnWaF1AD9nwSUeA_N1ALvDHKS57cP1_Md
Congratulations! You've fired the light_on event

「light_on」の部分は任意に定めることができる。 この例では照明を点灯させている。

Nature Remo のように API を公開している IoT機器なら、 自前のプログラムから API を直接たたけばよいが、 残念ながら IoT機器の多くが API 非公開なので、 IFTTT が唯一のコントロール手段となっていた。 IoT機器の操作一つ一つ (例えば light_on) に、 IFTTT アプレットを作ることになるので、 私の場合は 50個以上のアプレットを作っていた。

ところが!

有料版の IFTTT Pro が新たに発表され、 従来の無料版は登録できるアプレットが 3個に制限されてしまった。 有料版なら無制限にアプレットを作ることができるが、 無料版だと最大 3個しかアプレットを作ることができない。

かくなる上は、 IoT機器の API (通信プロトコル) を解析して IFTTT 抜きで IoT機器をコントロールするしかない。 いままでも IFTTT に登録できない IoT機器については API を解析していたので、 なんとかなるだろう。

IoT機器のほとんど (全て?) がスマホからコントロールできるので、 root 権限を取得できる Android 端末があれば、 スマホのアプリと IoT機器との間の通信を tcpdump 等で観察することができる。 通信が暗号化されていなければ API を解析するのは (比較的) 容易。

というわけで、 ラトックシステム社 スマート家電リモコン RS-WFIREX4 の API を解析してみた。 幸い、 RS-WFIREX4 の Android 用アプリ スマート家電コントローラ は、 家中モード (スマホと RS-WFIREX4 が同一セグメントにある場合) では通信が暗号化されていない。 スマホ上で tcpdump を実行することで通信 (TCP/IP) 内容を見ることができた。

RS-WFIREX4 は温度、湿度、明るさを計測することができる。 アプリが RS-WFIREX4 の TCP ポート 60001番に対して 5バイトのデータ 「AA 00 01 18 50」 を送信すると、 RS-WFIREX4 から 13バイトのデータ 「AA 00 09 18 00 01 5E 00 E5 00 0A B2 08」 が返ってきた。 最初の 5バイト 「AA 00 09 18 00」 は部屋の温度等に関係なく常に同一だったので、 ヘッダ (つまり計測データは含まれない) と考えられる。

この手の通信プロトコルでは、 可変長のデータを扱うためにヘッダにペイロード (ヘッダ以外のデータ本体) の長さが含まれる (ことが多い)。 この例ではヘッダ以外のデータの長さは 13 - 5 = 8 バイトなので、 おそらく 「00 09」 が (ビッグエンディアンの) ペイロード長だろうとあたりをつける。 つまりヘッダは 「AA 00 09 18」 の 4バイトで、 続く 9バイト 「00 01 5E 00 E5 00 0A B2 08」 がペイロードということになる。

┌─┬─┬─┬─┬─┐
│頭│ペイ長│測│検│
└─┴─┴─┴─┴─┘
│←─ヘッダ─→│ペ│

アプリが送信したデータ 「AA 00 01 18 50」 も、 先頭が 「AA」 (図中では 「頭」 と略記) であることから同じフォーマットである可能性が高い。 つまり 「00 01」 がペイロード長 (図中では 「ペイ長」 と略記) で、 「50」の 1バイトがペイロードなのだろう。 「50」は 「計測データを送信せよ」 という命令の可能性も無くはないが、 おそらく後述するチェックサムだろう (図中では 「検」 と略記)。

そして、 ヘッダ末尾の 「18」 のほうが、 「計測データを送信せよ」 という命令である可能性が高い (図中では 「測」 と略記)。 RS-WFIREX4 の応答のヘッダの末尾も 「18」 だが、 これは命令 「18」 に対する応答であることを示しているのだろう。

┌─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┐
│頭│ペイ長│測│0│湿度%│温度℃│明るさ│安│検│
└─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┘
│←─ヘッダ─→│←─────ペイロード─────→│

部屋を明るくしたり暗くしたり、 温度を上げたり下げたりしたときに、 RS-WFIREX4 からの応答がどのように変化するか調べることで、 ペイロードの 2, 3バイト目 「01 5E」 (10進数で 350) は、 「湿度 35.0 %」 を示していると推測できた。 以下同様に、 4, 5バイト目 「00 E5」 (10進数で 229) は、 「温度 22.9 ℃」 を、 6, 7バイト目 「00 0A」 (10進数で 10) は、 「明るさ」 を示している。

ペイロードの 8バイト目 「B2」 は、 RS-WFIREX4 の電源を入れた瞬間は 0 で、 時間の経過と共に増大し、 充分時間が経つと 255 になる。 RS-WFIREX4 は電源投入後 30分間はセンサーが使えないので、 おそらくセンサーの安定度合い (0〜255) を示していて、 この数値が一定以上 (255?) でないとセンサーの値が正確でないことを示しているのだろう。

末尾の 1バイトは後述するチェックサムと思われる。 なぜなら、 末尾の 1バイトを除くペイロードの内容が同じ (つまり湿度・温度・明るさ・安定度の組合わせが同一) 応答データであれば、 末尾の 1バイトも (少なくとも私が観察した範囲では) 同じ値になっているから。

AA 00 AE 11
00 00 AA
22 11 04 04 05 04 04 0D 04 0D 04 04 05 0C 05 04
04 04 05 04 04 0D 04 04 05 04 04 0D 04 04 05 0C
05 04 04 0D 04 04 05 04 04 0D 04 04 05 04 04 04
05 04 04 04 05 04 04 0D 04 0D 04 04 05 0C 05 04
04 04 05 0C 05 04 04 0D 04 04 05 04 04 0D 04 04
05 04 04 FF FF FF 07 23 10 05 04 04 04 05 0C 05
0C 05 04 04 0D 04 04 05 04 04 04 05 0C 05 04 04
04 05 0C 05 04 04 0D 04 04 05 0C 05 04 04 04 05
0C 05 04 04 04 05 04 04 04 05 04 04 04 05 0C 05
0C 05 04 04 0D 04 04 05 04 04 0D 04 04 05 0C 05
04 04 04 05 0C 05 04 04 04 05
69

次に赤外線を発射させて家電をコントロールしてみる。

← 左の 178バイトのデータをアプリが送信すると、 RS-WFIREX4 が発射した赤外線を受けて天井照明が点灯し、 RS-WFIREX4 から 6バイトの応答 「AA 00 02 11 00 D1」 が返ってきた。

送信データの最初の 4バイト 「AA 00 AE 11」がヘッダで、 ペイロードの長さが 00AE (10進数だと 174) であることが分かる。 ヘッダ末尾の 「11」 が、 「赤外線を発射せよ」 という命令なのだろう (図中では 「射」 と略記)。 アプリを操作して RS-WFIREX4 にいろいろ (長さが異なる) 赤外線を発射させてみたところ、 3行目 「22 11 04 04 ...」から始まる 170バイトが赤外線の波形データ (後述) で、 その直前 (2行目) の 「00 AA」 (10進数で 170) が赤外線の波形データの長さ (図中では「デー長」と略記) を表わしているようだ。

┌─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┐
│頭│ペイ長│射│0│デー長│赤外線の波形データ│検│
└─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┘
│←─ヘッダ─→│←─────ペイロード─────→│

ペイロード末尾の 1バイト 「69」 の算出方法は不明だが、 赤外線の波形データによって値が変わることと、 末尾であることからチェックサムのようなものと思われる。 もちろん単純なチェックサムではなく、 なんらかのエラー検出符号のようなものなのだろう (図中では 「検」 と略記)。 この 1バイトは、 「ペイロード長」には含まれるが、 「赤外線の波形データの長さ」には含まれない。

このペイロード末尾の 1バイトだけ異なるデータを送信すると RS-WFIREX4 はこの 178バイトの送信データ全体を無視する。 赤外線も発射しないし、 何の応答も返さない。 前述したように家中モードでは何のセキュリティもないので、 この末尾の 1バイトが (正規の) アプリから送信されたことを保証する唯一の認証手段なのだろう。 ここでは、 RS-WFIREX4 に対する送信データ (あるいは RS-WFIREX4 からの応答データ) におけるこの末尾の 1バイトを「チェックサム」と呼ぶことにする。

170バイトの赤外線の波形データは、 1バイト目の 「22」(10進数だと 34) が赤外線の ON の区間を表し、 2バイト目の 「11」が赤外線の OFF の区間を表し、 以下同様に奇数バイト目が赤外線の ON の区間を表し、 偶数バイト目が赤外線の OFF の区間を表す。 各バイトの数値の 1/10000 が各区間の秒数になる。 例えば 「04」 の場合は 0.4ミリ秒になり、 家製協(AEHA)フォーマットの 1T 区間に相当する。 1バイト目の 「22」は 8T 区間、 2バイト目の 「11」は 4T 区間、 8バイト目の 「0D」は 3T 区間に相当する。

つまり赤外線の波形データの最初の行 (3行目) は、 赤外線 ON が 8T (3.2ミリ秒) 続き、 次に OFF が 4T (1.6ミリ秒) 続き、 以下 ON 1T, OFF 1T, ON 1T, OFF 1T, ON 1T, OFF 3T, ON 1T, OFF 1T, ON 1T, OFF 3T, ON 1T, OFF 1T という波形になる (上図 ↑)。 ただし ON の区間は赤外線が点きっぱなしになっているのではなく、 38kHz の赤外線パルス (デューティ比 1/3) を送信している。

この赤外線の波形データは、 アプリで 「リモコンデータ受け渡し⇒エクスポート⇒メールで送信」 を行うことで得られる XML データに含まれる (<code>...</code> の部分)。 あるいは他の学習リモコンの赤外線波形データを変換しても良い。

実を言うと、 ここまでは昨年の段階で解析済だった。 ペイロード末尾の 1バイトの算出方法が判明したら公開しようと思っていたのだが、 いろいろ他にも忙しくて :-) 放置してしまっていた。 アプリを逆コンパイルするのは骨が折れるのと、 算出しなくても tcpdump で見れば値が得られるので実用上は困らなかったから。 で、今回 IFTTT が有料化したので急遽公開することにした次第。

チェックサムの算出方法が分からないといっても高々 1バイトである。 256通りなんてブルートフォース攻撃というほど brute でもない。 幸い、 RS-WFIREX4 はチェックサムが違うデータを立て続けに受信しても、 異常動作することはないようだ (もちろん常時チェックサム違いのデータを送信することは推奨できない)。

赤外線の波形データごとに 00 〜 FF まで 256通りのチェックサムを試して、 RS-WFIREX4 から応答が返ってきたら、 赤外線の波形データにそのチェックサムを付加して記憶しておけばよい。 赤外線の波形データの前の 3バイトおよびヘッダは、 発射する際に都度算出すれば良い。

チェックサムが正しい場合、 RS-WFIREX4 は赤外線を発射して 「AA 00 02 11 00 D1」 を返す。 ヘッダ末尾の 「11」 は、 命令 「11」 (赤外線を発射せよ) の応答であることを示す。

┌─┬─┬─┬─┬─┬─┐
│頭│ペイ長│射│0│検│
└─┴─┴─┴─┴─┴─┘
│←─ヘッダ─→│←ペ→│

ペイロードは 「00 D1」 の 2バイトだが、 ペイロードが 2バイト以上の場合、 ペイロードの先頭は常に 「00」 であるようだ (図中では 「0」 と表記)。 末尾の 「D1」 はチェックサムだろう。 実質的にチェックサムだけのペイロードならば、 1バイトのペイロードで充分だと思うが、 アプリが送信するデータの場合は 1バイトのペイロードが有り得ても、 RS-WFIREX4 が返す応答データの場合は常に 2バイト以上になるのかもしれない。

RS-WFIREX4 をコントロールする perl スクリプト wfirex.pl を以下に示す:

#!/usr/bin/perl
use strict;
use warnings;
use Getopt::Std;
use IO::Socket::INET;

my %Ir;
$Ir{'on'} = pack("H*", "221104040504040D040D0404050C050404040504040D04040504040D0404050C0504040D04040504040D040405040404050404040504040D040D0404050C05040404050C0504040D04040504040D0404050404FFFFFF07231005040404050C050C0504040D040405040404050C05040404050C0504040D0404050C05040404050C050404040504040405040404050C050C0504040D04040504040D0404050C05040404050C050404040569");
$Ir{'off'} = pack("H*", "221005040404050C050C0504040D040405040404050C05040404050C0504040D0404050C05040404050C0504040405040404050C050C050C050C0504040D040405040404050C050C05040404050C0504040405FFFFFF07221104040504040D040D0404050C050404040504040D04040504040D0404050C0504040D04040504040D0404050404040504040D040D040D040D0404050C050404040504040D040D04040504040D040405040437");
$Ir{'small'} = pack("H*", "221104040405040D040D0404040D040504040504040D04040405040D0404050C0504040D04040504040D04040405040404050404050C050C050C0504040D04040405040D040D040D04040504040D0404040504FFFFFF08221104040405040D040D0404050C040504040405040D04040405040D0404050C0405040D04040405040D04040504040404050404040D050C050C0504040D04040504040D040D040D04040405040D0404040504E9");
$Ir{'aoff'} = pack("H*", "211005040404040d0404040d040404040504040c050c040405040404040d040c0405040404040504040405040404040405040404050404040404050c0404050404040405040404040504040c0504040404050404040d040404040504040404050404040c0504040c050c040d040c040d040c04d7");
$Ir{'study_on'} = pack("H*", "2210050C04050404040405040404050404040405040404050404040D0404040504040405040404050404040D040D040404050404040504040405040C0504040D0404040D040D040C050C0405040C0504040D04040405040404050404040405040404050C050C040D040C050C050C040D040D0404050C040405040404050404040504040C0504040D040C050C050C040D040D0404040D0404050404040504040C050C050C0405040C050C040D040D0404040504FF2E2111040C05040405040404050404040404050404040504040405040C0504040404050404040504040405040D040C040504040405040404050404040D0404050C0405040C050C040D040D0404040D0404050C04050404040504040404050404040504040D040C050C040D040D040C050C040D0404050C040504040405040404050404040D0404040D040D040D040C050C050C0405040C0504040404050404040D040D040C0504040D040C050C050C0405040404FF292111040D04040405040404050404040504040405040404050404040D0404040504040405040404050404040D040D040404050404040504040404050C0405040C0504040D040C050C040D0404050C0405040C05040404050404040504040404050404040D040D040C050C050C040D040C050C0504040D040404040504040405040404050C0504040C050C050C040D040D040C0504040D0404040504040404050C040D040D0404050C040D040C050C05040404042F");
$Ir{'study_off'} = pack("H*", "2210040D04050404040504040405040404040504040404050404040D0405040404050404040503050404040D040D040404050404040504040405040C0504040D0404040D040D040C040D0405040C0504040D04040405040404050404040504040405040C050C040D040D040C050C040D040D040C050C04050404040504040405040404050404040D040D040C050C040D040D0404040D0405040404040405040D040D040C0405040C050C040D040D0404040504FF2E2111040D04040405040404050404040504040405040404050404040D0404040504040405040404050404040D040C050404050305040404050404040D0405040C0504040D040C050C040D0404050C0405040C05040404050404040405040404050404040D040D040C050C040D040D040C050C040D040D04040504040405040404050404040504040C050C050C040D040C050C0504040D0404040504040404050C040D040D0404040D040D040C050C0504040404FF292210050C04050404040504040405040404050404040404050404040D0405040404050404040404050404040D040D040404050404040504040405040C0504040D0404040D040D040C050C0405040C0504040D04040405040404050404040405040404050C040D040D040C050C040D040D040D040C050C04050404040405040404050404040504040D040C050C040D040D040D0404040D0404040504040405040D040C040D0405040C040D040D040D040404050408");
$Ir{'study_aoff'} = pack("H*", "2c2b070f0610060f061006050605060f060506050605060406050610060f0605061006050604060506050605060505100610060f06100610060f0610060f060506050605060506040605060506050605060f06100605060f0610060506040605060506050605050506050605061005100610060506040605060506050605050506050610060505100610060505100610060505332d2b0610060f0610061005050605061006050505060506050605060f06100605060f0605060506050605050506050610060f0610061005100610060f06100605060506040605060506050605050506050610060f06050610060f06050605060506050505060506050605060505100610060f06050605060506050505060506050605060f06050610060f06050610060f06050675");

our ($opt_v, $opt_s);
getopts('vs') || help();
my $ip = shift || help();
my $command = shift || help();

if ($command eq "get") {
    my ($il, $te, $hu) = get_wfirex($ip);
    if (defined $il) {
	$te /= 10;
	$hu /= 10;
	print "il=$il te=$te hu=$hu\n";
    } else {
	print "wfirex get TIMEOUT $ip\n";
    }
} elsif (defined $Ir{$command}) {
    my $ret;
    if ($opt_s) {
	my $ir = substr($Ir{$command}, 0, length($Ir{$command})-1);
	for (my $i=0; $i < 256; $i++) {
	    my $checksum = pack("C", $i);
	    printf("try %02x ...\n", $i);
	    $ret = send_wfirex($ip, $ir . $checksum);
	    if ($ret) {
		printf("success ! checksum=%02x ret=%02x\n", $i, $ret);
		last;
	    }
	    sleep 1;
	}
    } else {
	$ret = send_wfirex($ip, $Ir{$command});
    }
}
exit 0;

sub get_wfirex {
    my ($ip) = @_;
    my $sock = IO::Socket::INET->new(
	PeerAddr  => $ip,
	PeerPort  => 60001,
	Proto     => "tcp",
	Timeout   => 5,
	);
    if ($sock) {
	print $sock "\xaa\x00\x01\x18\x50";
	my $buf;
	my $flags;
	$sock->recv($buf, 256, $flags);
	my @data = unpack("CCCCCnnnCC", $buf);
	close($sock);
	print join(" ", @data) . "\n" if $opt_v;
	return ($data[7], $data[6], $data[5]);
    }
    return undef;
}

sub send_wfirex {
    my ($ip, $ir) = @_;
    my $len = length($ir) - 1;
    $ir = "\xaa" . pack("n", $len+4) . "\x11\x00" . pack("n", $len) . $ir;
    my $sock = IO::Socket::INET->new(
	PeerAddr  => $ip,
	PeerPort  => 60001,
	Proto     => "tcp",
	Timeout   => 5,
	);
    if ($sock) {
	print $sock $ir;
	my $buf;
	my $flags;
	$sock->recv($buf, 256, $flags);
	my @data = unpack("CCCCCC", $buf);
	close($sock);
	if (@data) {
	    print join(" ", @data) . "\n" if $opt_v;
	}
	return $data[5];
    }
    return undef;
}

sub help {
    print <<EOF;
Usage: wfirex <opt> <IP> <com>
opt:   -v   ; verbose
       -s   ; scan checksum
com: get    ; get sensor value
EOF
    print "     " . join(" ", sort keys %Ir) . "\n";
    exit 1;
}

連想配列 %Ir に赤外線の波形データを 16進数の文字列で格納しておく。 末尾の 2文字 (つまり 16進数 1バイト) がチェックサム。 チェックサムが不明のときは、 とりあえず「00」をつけておいて「-s」オプションでチェックサムを探索する。

senri:~ $ ./wfirex -vs wfirex4l on
try 00 ...
try 01 ...
try 02 ...
try 03 ...

  … 中略 …

try 67 ...
try 68 ...
try 69 ...
170 0 2 17 0 209
success ! checksum=69 ret=d1

赤外線の波形データ $Ir{'on'} のチェックサムが 「69」 (16進数) であることが判明したので、 とりあえずつけた末尾の 「00」 を 「69」 で置き換える (前掲のスクリプトは置き換え済)。

2019年12月10日

学習リモコンの赤外線波形データを変換してみた 〜 Nature Remo で取得した波形データを PC-OP-RS1 用に変換

人感センサ (人の動きを感知するセンサ) 付であることに魅力を感じて IoT な学習リモコン Nature Remo を買ったら、 人の動きをトリガーにした IFTTT との連携ができないばかりか、 センサの感度もあまりよくなかった。 仕方ないので人感センサを新たに買ってみた

人感センサとしての感度は、 だんぜんこの +Style ORIGINAL スマートセンサー(人感) PS-SMT-W01 のほうがいい。 IFTTT と連携できないので他の IoT 機器との連携を考えている場合は注意が必要だが、 私は IFTTT をショートカットするので無問題。 思わず買い増ししてしまった。

Nature Remo から人感センサを引き算したら、 残りは「学習リモコン」ということになるが、 そこで思い出したのが 13年前に買ったパソコン用学習リモコン PC-OP-RS1。 いま流行りの IoT では無いが、 サーバが置いてある部屋で使うのであれば IoT である必要はなく、 むしろ PC-OP-RS1 のように (ネットを介さず) USB で直接コントロールできるほうが、 赤外線を発射するまでの遅延が少なくてすむ。

学習リモコン PC-OP-RS1 と人感センサ PS-SMT-W01 を組合わせれば Nature Remo は不要? と思ったので押し入れの中から PC-OP-RS1 を発掘した。 ところが、 家電のリモコンの赤外線を学習させようと、 PC-OP-RS1 の受光部に向けて赤外線を発射しても、 PC-OP-RS1 側では何も受け取っていない様子。 10年くらい使ってなかったから赤外線受光素子が劣化してしまったのか?

赤外線の受光はできないものの、 発光は可能みたい。 13年前に書いた Perl スクリプトを使って Nature Remo に向けて赤外線を発射してみると、 ちゃんと Nature Remo で波形データを生成できた。 ということは、 波形データさえ用意できれば今でも使えそう。

ただし、 13年前に PC-OP-RS1 を買ったときは、 波形データのフォーマットを知らなくても使えたので、 単に PC-OP-RS1 が出力した波形データを 16進数の羅列として perl スクリプトに取り込んだだけ。 当時書いた「日記」からスクリプト (の冒頭部分) を引用:

#!/usr/bin/perl
use strict;
use warnings;
use Device::SerialPort;
use Getopt::Std;

my %Ir;
$Ir{'vPower'} = [
    pack("H*", "ffffffffffffffffffffff0700000000007ef0831ff8c00f7e00003f00800ffc00003f00801f00c00700f00300f8c10f7c00003f00801f00e00700f0831f00c00f7ee0033ff8c10ffc00003ff00100fc00007e00001f00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000"),
    ];
$Ir{'aPower'} = [
    pack("H*", "ffffffff0f00000080ff000000fc030000f01fc07f000000fe01fc070000e03f000000ff01fe030000f01f000080ff00fe010000f80fe03f000000ff000000fc07f01fc03f000000ff01fc07f80fe03f807f00ff01fc03f80f0000c07f00ff00fe03f80fe01fc07f00ffffffff07000000c03f000000ff010000f80fe01f000000ff00fe030000f01f0000807f00ff010000f80f0000c03f80ff000000fc07f00f0000c07f000000fe03f807f01f000080ff00fe01fc07f00fe03f80ff00fe01fc070000e03f807f00ff01fc03f80fe03f80ffffffff01000000f01f0000000000000000000000000000000000feffff"),
    ];

 ...以下略 ...

スクリプト中 「vPower」 はビデオテープレコーダ (VTR) の電源をオン/オフする赤外線のデータ。 「aPower」 は (おそらく) エアコンのオン/オフ。 後に続く 16進数の羅列が赤外線の波形データ。 どちらの家電もすでに無く (VTR なんてすでに死語?)、 そのリモコンも捨ててしまった。 なのでこのスクリプトが (今でも) ちゃんと機能するかは確認のすべがない。

とりあえず vPower の 16進数を 2進数で表示してみる:

senri:~ $ perl -e 'print unpack("b*", pack("H*", "ffffffffffffffffffffff0700000000007ef0831ff8c00f7e00003f00800ffc00003f00801f00c00700f00300f8c10f7c00003f00801f00e00700f0831f00c00f7ee0033ff8c10ffc00003ff00100fc00007e00001f00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000"))."\n"'
111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111100000000000000000000000000000000000000000000001111110000011111100000111111000000111110000001111110000011111100000000000000000111111000000000000000001111100000011111100000000000000001111110000000000000000011111100000000000000000111110000000000000000011111100000000000000000111111000001111110000001111100000000000000000111111000000000000000001111110000000000000000111111000000000000000001111110000011111100000000000000000111111000001111110000001111100000011111100000111111000001111110000001111110000000000000000111111000000111110000000000000000011111100000000000000000111111000000000000000001111100000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

おお、 (なんとなく ^^;) 赤外線の波形データっぽい。 2進数で表示すると、 最初の 91個の「1」と続く 46個の「0」の連続を除けば、 「1」は 5〜6個続くのに対し、 「0」は 5〜6個か、15〜17個続く。 これは赤外線リモコンの通信フォーマットにおける 1T (5〜6個) および 3T (15〜17個) の区間に対応するのだろう。 ということは T (変調単位) は 2進数 5.5個くらいに対応する、 つまり 2進数 1個は 100μ秒くらいなのだろう。

ちなみに unpack("B*", ...) (descending bit order) も試してみたのだが、 「"b*"」(ascending bit order) のほうが赤外線の波形データっぽかったので、 「"b*"」と仮定して作業を進めた。 とりあえず 2進数に変換してみる、みたいな試行錯誤を 1行スクリプトでサクっと書けてしまえるのは perl ならでは。 さいきんあまり人気がない perl だが、 この手の試行錯誤をするときには今でも一番ではなかろうか?

いっぽう Nature Remo の赤外線波形データはこんな感じ:

senri:~ $ curl -i -X GET "http://Remo-XXXXXX.local/messages" -H "Accept: application/json" -H "X-Requested-With: curl" -H "Expect: "
HTTP/1.0 200 OK
Server: Remo/1.0.77-g808448c
Content-Type: application/json

{"format":"us","freq":37,"data":[3357,1717,385,1305,377,468,386,460,386,460,387,459,383,463,385,462,382,463,383,463,383,462,384,465,381,465,379,1306,386,463,382,460,385,465,381,467,381,459,385,462,384,462,377,1312,386,1309,384,459,387,462,382,460,386,460,385,461,385,462,385,1306,385,461,384,1307,384,461,386,1306,402,1291,399,1291,382,1307,388,456,404,1290,401,443,403,1287,407,440,402,445,401,443,386,462,400,445,384,463,382,464,381,464,384,1306,401,1292,383,1302,409,1285,402,1289,383,1309,383,1306,387,1304,379,1312,407,1285,402,443,405,441,386,460,403,443,385,460,404,442,385,464,403,440,404,1289,405,1285,404,1282,388,1304,409,1282,390,1301,406,441,386,1306,407,436,410,441,401,440,406,443,385,1304,407,1284,404,1287,405,441,386,1305,408,1287,404,1285,385,1304,407,441,383,462,389,40199,3376,1697,384,1306,407,441,402,442,407,440,384,465,400,443,405,442,383,460,385,464,384,461,401,445,402,441,404,1291,400,446,384,461,400,446,381,463,383,466,399,444,402,444,383,1304,407,1287,401,444,384,460,404,442,407,439,406,442,403,441,404,1287,386,460,403,1289,400,445,403,1287,407,1282,409,1285,385,1307,400,444,405,1285,404,442,404,1289,402,442,405,441,401,444,386,459,404,442,405,441,403,443,404,442,407,1286,405,1288,398,1286,406,1285,409,1283,404,1287,407,1286,401,1294,406,1284,401,1288,401,446,381,462,402,445,401,444,402,444,384,462,383,466,398,442,407,1286,401,1288,403,1288,404,1288,403,1288,401,1290,407,439,404,1284,406,441,404,441,409,436,408,439,407,1285,406,1285,403,1289,400,446,402,1288,403,1287,405,1284,404,1286,409,437,406,444,404,39760,3379,1697,402,1288,404,442,405,441,401,444,407,439,406,441,401,446,402,441,407,439,402,445,406,441,401,443,401,1290,405,437,404,446,405,441,402,441,402,442,406,441,403,441,404,1290,402,1290,400,446,404,439,407,439,406,439,404,442,404,442,406,1288,401,442,402,1290,385,462,401,1289,401,1290,404,1288,399,1288,404,441,386,1306,402,446,402,1287,403,446,401,442,402,444,401,445,404,441,402,444,402,444,402,446,400,1290,398,1290,402,1287,385,1309,404,1287,400,1289,403,1292,401,1283,390,1302,387,1304,404,445,384,460,408,436,405,442,385,462,402,443,404,441,404,442,385,1306,404,1287,402,1292,383,1307,401,1289,404,1290,400,443,405,1282,388,461,406,439,404,446,384,461,383,1303,404,1289,385,1303,405,442,404,1288,405,1286,404,1287,402,1290,403,442,406,440,405]}

Nature Remo に向けて赤外線を発射した後、 http でアクセスすれば JSON 形式で波形データを返してくれる。 で、この波形データの意味は? と思う間もなく答が見つかってしまった。 つまんない。

data配列の各要素は、赤外線ONの期間、OFFの期間、ONの期間、OFFの期間、、、、を表している。 厳密には、これは38kHzの変調をデコードしたあとの結果である。実際にはONの期間は38kHzの変調信号になっている。

ぱっと見 400前後の数値が多いなぁと思ったが、 1T 区間に対応するわけね、納得。 ざっと見た感じ 「赤外線ONの期間」 のほうが 「OFFの期間」 より短めになっている感じがしたので、 前者は 85 で割り算し、 後者は 115 で割り算してみた。 この「商」(割り算した結果) の個数だけ 2進数の 1 と 0 を並べ、 16進数に変換すればオシマイ。

Nature Remo 形式から PC-OP-RS1 形式への変換スクリプト:

#!/usr/bin/perl
use strict;
use warnings;

my @data = (3357,1717,385,1305,377,468,386,460,386,460,387,459,383,463,385,462,382,463,383,463,383,462,384,465,381,465,379,1306,386,463,382,460,385,465,381,467,381,459,385,462,384,462,377,1312,386,1309,384,459,387,462,382,460,386,460,385,461,385,462,385,1306,385,461,384,1307,384,461,386,1306,402,1291,399,1291,382,1307,388,456,404,1290,401,443,403,1287,407,440,402,445,401,443,386,462,400,445,384,463,382,464,381,464,384,1306,401,1292,383,1302,409,1285,402,1289,383,1309,383,1306,387,1304,379,1312,407,1285,402,443,405,441,386,460,403,443,385,460,404,442,385,464,403,440,404,1289,405,1285,404,1282,388,1304,409,1282,390,1301,406,441,386,1306,407,436,410,441,401,440,406,443,385,1304,407,1284,404,1287,405,441,386,1305,408,1287,404,1285,385,1304,407,441,383,462,389,40199,3376,1697,384,1306,407,441,402,442,407,440,384,465,400,443,405,442,383,460,385,464,384,461,401,445,402,441,404,1291,400,446,384,461,400,446,381,463,383,466,399,444,402,444,383,1304,407,1287,401,444,384,460,404,442,407,439,406,442,403,441,404,1287,386,460,403,1289,400,445,403,1287,407,1282,409,1285,385,1307,400,444,405,1285,404,442,404,1289,402,442,405,441,401,444,386,459,404,442,405,441,403,443,404,442,407,1286,405,1288,398,1286,406,1285,409,1283,404,1287,407,1286,401,1294,406,1284,401,1288,401,446,381,462,402,445,401,444,402,444,384,462,383,466,398,442,407,1286,401,1288,403,1288,404,1288,403,1288,401,1290,407,439,404,1284,406,441,404,441,409,436,408,439,407,1285,406,1285,403,1289,400,446,402,1288,403,1287,405,1284,404,1286,409,437,406,444,404,39760,3379,1697,402,1288,404,442,405,441,401,444,407,439,406,441,401,446,402,441,407,439,402,445,406,441,401,443,401,1290,405,437,404,446,405,441,402,441,402,442,406,441,403,441,404,1290,402,1290,400,446,404,439,407,439,406,439,404,442,404,442,406,1288,401,442,402,1290,385,462,401,1289,401,1290,404,1288,399,1288,404,441,386,1306,402,446,402,1287,403,446,401,442,402,444,401,445,404,441,402,444,402,444,402,446,400,1290,398,1290,402,1287,385,1309,404,1287,400,1289,403,1292,401,1283,390,1302,387,1304,404,445,384,460,408,436,405,442,385,462,402,443,404,441,404,442,385,1306,404,1287,402,1292,383,1307,401,1289,404,1290,400,443,405,1282,388,461,406,439,404,446,384,461,383,1303,404,1289,385,1303,405,442,404,1288,405,1286,404,1287,402,1290,403,442,406,440,405);
my $str = "";
my $bit = 1;
for my $d (@data) {
    if ($bit) {
	$str .= $bit x ($d / 85);
	$bit = 0;
    } else {
	$str .= $bit x ($d / 115);
	$bit = 1;
    }
}
$str = unpack("H*", pack("b*", $str)). "\n";
print "$str\n";

1行スクリプトに書けなくもないが、 まあ無理に 1行にしなくても、 このくらいならソッコーで書ける。 やっぱり perl が一番 :-)。

実行してみると ↓ こんな感じ。 波形データを PC-OP-RS1 形式に変換して初めて気付いたが、 80個以上の 0 が連なる区間 (2進数だと 320個以上、つまり 32ミリ秒以上の空白) があり、 3つの波形データに分けられることが分かる。

senri:~ $ ./irconv.pl
ffffffff7f00e001f0f0f0f07878787878787878003c3c3c3c3c1e1e1e000f80c7c3c3c3c3c303e0e101f0f00078003c001e008f07c0e301f0783c1e1e0f0f0f0f8007c003e001f00078003c001e000f8007c0e3f1f078783c3c1e000f8007c003e001f000783c001e8fc7e301f00078003c1e000f8007c003e0f1f000000000000000000000000000000000000000000000000000000000000000000000000000000000000000e0ffffffff0f003c001e8fc7c3e3f1f0f0f0783c001e0f8f8787c7e301f000783c3c1e8fc703e0e101f078003c001e000f80c703e0f100783c1e8fc7e3f178003c001e000f8007c003e001f00078003c001e0f8fc7e3e1e1f10078003c001e000f8007c0e301f0783c1e0f8007c003e0f10078003c001e008fc703000000000000000000000000000000000000000000000000000000000000000000000000000000000000f8ffffffff03000f80c7e3f1783c1e8fc7e3f100783c1e8fc7e3f10078003c1e8fc7e3f100783c001e1e000f8007c003e0f100783c001e8fc7e3f1783c1e000f8007c003e001f00078003c001e000f80c7c3e3f1f0783c1e000f8007c003e001f000783c001e1e8f8707c003e001f078003c001e000f80c7e301

というわけで、 上記「変換スクリプト」をちょこっと書き直して、 赤外線信号が表現しているデータを表示するようにしてみる。 NECフォーマットでも、 家製協(AEHA, 家電製品協会)フォーマットでも、 赤外線OFFの期間が 1T のとき「0」で、 3T のとき「1」だから、 赤外線ONの期間は無視して、 赤外線OFFの期間が 1000以上の時は 1 で、以下なら 0、 そして 3000以上なら信号の切れ目。

Nature Remo 形式から家製協(AEHA)フォーマットへの変換スクリプト:

#!/usr/bin/perl
use strict;
use warnings;

my @data = (3357,1717,385,1305,377,468,386,460,386,460,387,459,383,463,385,462,382,463,383,463,383,462,384,465,381,465,379,1306,386,463,382,460,385,465,381,467,381,459,385,462,384,462,377,1312,386,1309,384,459,387,462,382,460,386,460,385,461,385,462,385,1306,385,461,384,1307,384,461,386,1306,402,1291,399,1291,382,1307,388,456,404,1290,401,443,403,1287,407,440,402,445,401,443,386,462,400,445,384,463,382,464,381,464,384,1306,401,1292,383,1302,409,1285,402,1289,383,1309,383,1306,387,1304,379,1312,407,1285,402,443,405,441,386,460,403,443,385,460,404,442,385,464,403,440,404,1289,405,1285,404,1282,388,1304,409,1282,390,1301,406,441,386,1306,407,436,410,441,401,440,406,443,385,1304,407,1284,404,1287,405,441,386,1305,408,1287,404,1285,385,1304,407,441,383,462,389,40199,3376,1697,384,1306,407,441,402,442,407,440,384,465,400,443,405,442,383,460,385,464,384,461,401,445,402,441,404,1291,400,446,384,461,400,446,381,463,383,466,399,444,402,444,383,1304,407,1287,401,444,384,460,404,442,407,439,406,442,403,441,404,1287,386,460,403,1289,400,445,403,1287,407,1282,409,1285,385,1307,400,444,405,1285,404,442,404,1289,402,442,405,441,401,444,386,459,404,442,405,441,403,443,404,442,407,1286,405,1288,398,1286,406,1285,409,1283,404,1287,407,1286,401,1294,406,1284,401,1288,401,446,381,462,402,445,401,444,402,444,384,462,383,466,398,442,407,1286,401,1288,403,1288,404,1288,403,1288,401,1290,407,439,404,1284,406,441,404,441,409,436,408,439,407,1285,406,1285,403,1289,400,446,402,1288,403,1287,405,1284,404,1286,409,437,406,444,404,39760,3379,1697,402,1288,404,442,405,441,401,444,407,439,406,441,401,446,402,441,407,439,402,445,406,441,401,443,401,1290,405,437,404,446,405,441,402,441,402,442,406,441,403,441,404,1290,402,1290,400,446,404,439,407,439,406,439,404,442,404,442,406,1288,401,442,402,1290,385,462,401,1289,401,1290,404,1288,399,1288,404,441,386,1306,402,446,402,1287,403,446,401,442,402,444,401,445,404,441,402,444,402,444,402,446,400,1290,398,1290,402,1287,385,1309,404,1287,400,1289,403,1292,401,1283,390,1302,387,1304,404,445,384,460,408,436,405,442,385,462,402,443,404,441,404,442,385,1306,404,1287,402,1292,383,1307,401,1289,404,1290,400,443,405,1282,388,461,406,439,404,446,384,461,383,1303,404,1289,385,1303,405,442,404,1288,405,1286,404,1287,402,1290,403,442,406,440,405);
my $str = "";
my $bit = 1;
my $skip = 2;
for my $d (@data) {
    next if $skip-- > 0;
    if ($bit) {
	$bit = 0;
    } else {
	if ($d > 3000) {
	    print unpack("h*", pack("b*", $str)). "\n";
	    $str = "";
	    $skip = 2;
	} elsif ($d > 1000) {
	    $str .= "1";
	} else {
	    $str .= "0";
	}
	$bit = 1;
    }
}
print unpack("h*", pack("b*", $str)). "\n";

実行結果を以下に示す。 3つの波形は同じデータ 「10010305fa00ff30cf2cd3」(低 nybble が先) の繰り返しだった。 前掲した PC-OP-RS1 形式への変換スクリプトで得た波形データは 454バイトもあったが、 3つの波形が同じなら最初の 1波形 124バイトだけでよいことになる。 PC-OP-RS1 は一度に送ることができる赤外線データが 240バイトという制限があるので、 1波形のみ送ることにした。

senri:~ $ ./iraeha.pl
10010305fa00ff30cf2cd3
10010305fa00ff30cf2cd3
10010305fa00ff30cf2cd3

以下は、 PC-OP-RS1 で赤外線の送信を行うスクリプト。 -d オプションで PC-OP-RS1 のデバイスを指定する。 受光部分が壊れてしまったので、赤外線を学習する機能はない。 前述したような方法 (Nature Remo 等の学習リモコンで元データを生成して変換) で赤外線の波形データを作成し、 連想配列 %Ir に設定する。

緊張しながらこのスクリプトを実行 「./pc-op-rs1 -d /dev/PC-OP-RS1 off」 すると...
みごと 日立LED照明器具 LEC-AHS810K が消灯した。 ということは日立製作所のメーカ識別コードが 0x1001 ってこと? どこかに家製協のメーカ識別コード (カスタマーコード) の一覧って無いだろうか? ちなみに「全灯」ボタンは「10010305fa00ff20df2cd3」だった。

#!/usr/bin/perl
use strict;
use warnings;
use Getopt::Std;
use Device::SerialPort;

my %Ir;
$Ir{'on'} = pack("H480", "ffffffff7f00e001f0f0783c1e8fc7e3f1783c001e1e8fc7e3f178003c001e1e8fc7e3f100783c001e1e000f8007c003e0e101f0f00078783c1e8fc7e3f10078003c001e000f8007c003e001f078003c1e0f8fc7c303e0e101f00078003c001e000f80c703e0e1e1f1f00078003c001e1e000f8007c003e0e1f1");
$Ir{'off'} = pack("H480", "ffffffff7f00e001f0f0f0f07878787878787878003c3c3c3c3c1e1e1e000f80c7c3c3c3c3c303e0e101f0f00078003c001e008f07c0e301f0783c1e1e0f0f0f0f8007c003e001f00078003c001e000f8007c0e3f1f078783c3c1e000f8007c003e001f000783c001e8fc7e301f00078003c1e000f8007c003e0f1f0");

our ($opt_v, $opt_d, $opt_c);
getopts("vd:c:") || help();
defined $opt_d || die "option -d is needed\n";

my $port = new Device::SerialPort($opt_d) || help();
$port->user_msg(1);
$port->error_msg(1);
$port->baudrate(115200);
$port->databits(8);
$port->parity("none");
$port->stopbits(1);
$port->handshake("none");
$port->read_const_time(100); # 0.1 sec
$port->read_char_time(5);
send_ir($port, "\x69");
recv_ir($port, 1, 3);

my $ch = 1;
if ($opt_c) {
    if ($opt_c =~ /^[1-4]$/) {
	$ch = $opt_c;
    } else {
	help();
    }
}

while ($_ = shift @ARGV) {
    defined $Ir{$_} || help();
    send_ir($port, "\x74")
	&& recv_ir($port, 1, 3) eq "\x59"
	&& send_ir($port, pack("C", 0x30+$ch))
	&& recv_ir($port, 1, 3) eq "\x59"
	&& send_ir($port, $Ir{$_})
	&& recv_ir($port, 1, 3) eq "\x45"
	&& next;
    die;
}
$port->close;
exit 0;


sub send_ir {
    my ($port, $data) = @_;
    $port->write($data);
    print STDERR "send: ", unpack("H*", $data), "\n" if $opt_v;
}

sub recv_ir {
    my ($port, $len, $timeout) = @_;
    my $i = 0;
    my $j = 0;
    my $data;
    while ($i < $len) {
	my ($l, $d) = $port->read(1);
	if ($l > 0) {
	    $data .= $d;
	    $i += $l;
	    $j = 0;
	} else {
	    $j++;
	    if ($timeout > 0 && $j > $timeout) {
		print STDERR "TIMEOUT to read $len byte\n";
		return "";
	    }
	}
    }
    print STDERR "recv: ", unpack("H*", $data), "\n" if $opt_v;
    return $data;
}

sub help {
    print STDERR <<EOF;
Usage: pc-op-rs1 [opt] <com>...
opt:   -d <dev>   device (MUST)
       -c <ch>    channel (1..4)
       -v         verbose
EOF
    print "com: ", join(" ", sort keys %Ir), "\n";
    exit 1;
}
2019年11月28日

IFTTT に登録できないのでお蔵入りになってた Eco Plugs RC-028W & CT-065W が、UDP パケットを送るだけでコントロールできた!

IoT 機器の多くが、 専用のスマホアプリだけでなく Googleアシスタントや Amazonアレクサからコントロールできる。 しかし、 いちいち音声でコントロールするのはメンドクサイ (なぜ音声以外の方法でもコントロールできるようにしないのか?)。 出かけるときに毎回 「行ってきま〜す」 などと Googleアシスタントに呼び掛けるのは、 いかがなものかと思う。 外出を勝手に検知して家電を適切にコントロール (例えば電気ポットの電源を切る) してくれるほうがずっといい。

IoT 機器を IFTTT に登録すると、 自前のプログラムからコントロールできるようになる。 IoT 機器は Googleアシスタントでコントロールするより、 自前のプログラムでコントロールするに限る。 例えば自宅の Wi-Fi LAN にスマホが繋がっているかプログラムで監視し、 繋がってるスマホがいなくなったら留守になったと判断して、 自動的に電気ポットの電源を切れば、 電気ポットのコンセントを抜いたかどうか出先で心配せずに済む。 あるいはコンセントを抜くのを忘れて寝てしまい、 翌朝電気ポットのお湯が熱いままなのを見て愕然とするより (先月の電気使用量が 600kWh だったので驚いた)、 部屋が暗いときは自動的に電源が切れている方がいい (これはプログラムを書かなくても IFTTT だけで実現できる)。

というわけで持ってる IoT 機器を片っ端から IFTTT に登録したのだけど、 IFTTT に登録できない IoT 機器も残念ながら若干ある。 いまどき IFTTT に登録できない IoT 機器に何の意味があるのだろう? (今なら絶対に買わない) と思うのだけど、 IFTTT の便利さを知る前に買ってしまったのだから後悔先に立たず。 IFTTT の便利さを知ってからは、 お蔵入りになっていた。

Eco Plugs もそんな「使えない」IoT 機器の一つ。 当時としては安価だった (今ならもっと安い) ので Walmart で購入してしまった。 Googleアシスタントや Amazonアレクサには登録できるのに、 肝心の IFTTT に登録できない。

といって通信プロトコルを解析しようにも、 いまどきの IoT 機器はクラウド (ベンダが運用するサーバ) と https で通信するので調べる取っ掛かりがない。 最後の手段、 分解するしかないのか?

ところがググっていると、 Eco Plugs は平文で通信しているという投稿を見つけた。 Eco Plugs はクラウドに登録しなくても、 同一 LAN セグメントならスマホアプリでコントロールできるが、 同一 LAN 内では平文の UDP パケットを飛ばしているらしい。

ありがたいことに Eco Plugs をコントロールする JavaScript プログラムが GitHub に公開されていた。 JavaScript は文法もロクに知らない (^^; のだけど、 見よう見まねで perl で書き直してみる:

#!/usr/bin/perl
use strict;
use warnings;
use Getopt::Std;
use IO::Socket::INET;
our ($opt_v);
(getopts('v') && @ARGV == 3) || &help;
my ($ip, $id, $on) = @ARGV;

my $state = 0x0100;
$state = 0x0101 if $on eq "on";
my $buf = pack("H260", 0);
# Byte 0:3 - Command 0x16000500 = Write, 0x17000500 = Read
substr($buf, 0, 4) = pack("N", 0x16000500);
# Byte 4:7 - Command sequence num - looks random
substr($buf, 4, 4) = pack("N", rand(0xffffffff));
# Byte 8:9 - Not sure what this field is - 0x0200 = Write, 0x0000 = Read
substr($buf, 8, 2) = pack("n", 0x0200);
# Byte 16:31 - ECO Plugs ID ASCII Encoded - <ECO-xxxxxxxx>
substr($buf, 16, 16) = $id;
# Byte 116:119 - The current epoch time in Little Endian
substr($buf, 116, 4) = pack("L", time());
# Byte 124:127 - Not sure what this field is - this value works, but i've seen others 0xCDB8422A
substr($buf, 124, 4) = pack("N", 0xCDB8422A);
# Byte 128:129 - Power state (only for writes)
substr($buf, 128, 2) = pack("n", $state);

my $sock = IO::Socket::INET->new(PeerAddr => $ip, PeerPort => 80,
    Proto => 'udp', Timeout => 1) || die;
my $flags;
print unpack("H*", $buf) . "\n" if $opt_v;
print $sock $buf;
$sock->recv($buf, 1024, $flags);
print unpack("H*", $buf) . "\n" if $opt_v;

# Byte 10:14 - ASCII encoded FW Version - Set in readback only?
my $fwver = substr($buf, 10, 5);
# Byte 48:79 - ECO Plugs name as set in app
my $name = substr($buf, 48, 32);
$name =~ s/\0*$//;
printf("%s (ver %s)\n", $name, $fwver);

sub help {
    print <<EOF;
Usage: ecoplugs <opt> <IP> <ID> <on/off>
opt:   -v           ; verbose
EOF
    exit 1;
}

長さ 130 バイトの UDP パケット (変数 $buf) を作って Eco Plugs へ送信している (print $sock $buf;) だけなので、 いたってシンプル。 ユーザ認証もないので LAN 内なら誰でもコントロールできる。

Eco Plugs の IP アドレス (第1引数) と、 Eco Plugs の ID 「ECO-XXXXXXXX」(第2引数, XXXXXXXX は MACアドレスの第3〜6オクテット, ただし 16進数の A〜F は大文字限定)、 および「on」あるいは「off」の 3引数を付けて、 この perl プログラムを実行すると、 該当 Eco Plugs をオン/オフし、 Eco Plugs の名前 (スマホアプリで設定できる。以下の例では 「potplug」) と、 ファームウェアのバージョン (以下の例では 「1.6.3」) を表示する。

senri:~ $ ecoplugs -v 192.168.15.123 ECO-01234567 on
16000500940c163b020000000000000045434f2d303132333435363700000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000a625df5d00000000cdb8422a0101
160005000000163b0000312e362e330045434f2d30313233343536370000000000000000000000000000000000000000706f74706c7567000000000000000000000000000000000000000000000000003031323334353637000000000000000000000000000000000000000000000000a8e23b7ea625df5d00000000cdb8422a
potplug (ver 1.6.3)

「-v」オプションを付けた場合、 最初に表示される行が Eco Plugs へ送った長さ 130バイトの UDP パケット (260桁の 16進数)、 2行目が Eco Plugs から返ってきた長さ 128バイトの UDP パケット (256桁の 16進数)。 第1引数で指定した IP アドレスが Eco Plugs のものでなかった場合、 あるいは第2引数で指定した ID が間違っている場合など、 応答が返ってこない時は待ち続ける。 ID の 16進数において A〜F が小文字だと応答しないので注意。

Eco PlugsRC-028W (屋外用) および CT-065W (屋内用) で動作を確認したが、 おそらく同シリーズの他の機器でも使えるだろう。 Woods の WiON (スマホアプリが Eco Plugs そっくり) でも使えるらしい。

More...
2019年9月4日

UEFI ブートでキーボードが無いと GRUB がハングするバグを修正してみた

遅ればせながら手元の PC を MBR ブートから UEFI ブートに切り替えた。 ハードディスクの最初の 512バイト MBR (Master Boot Record) を読み込んで起動するのが MBR ブート。 Windows だと 2TB 超のディスクは MBR ブートできない (Linux ならブート可能)。 2TB では手狭になってきたのが切り替えを決意した理由だが、 ついでに Linux 専用マシンも PC のファームウェアが対応しているものは UEFI ブートに切り替えた。

UEFI (Unified Extensible Firmware Interface) だと、 普通の FAT32 ボリュームにブートローダのファイルを置いておくだけなので、 わざわざ MBR を書き換えたりするより簡単だし分かりやすい。 PC が起動しなくなった、などのトラブルはよくあるが、 トラブル発生時は気が急くし時間的余裕がないことも多いので、 トラブル時の作業は簡単であればあるほど、 分かりやすければ分かりやすいほど好ましい。

UEFI ブートに切り替えて 1ヶ月ほど経ったある日、 CPU を換装するために落としていた PC の電源を入れたら GRUB のメニュー画面でフリーズしたので私も凍り付いた。 CPU の性能をむやみに上げると、マザーボードとのミスマッチが起りがち。 せっかく買った新しい CPU が問題を起こしたのかと思った。 電源ボタンを長押しして強制的に電源を落とす。

BIOS 設定を確認するためにキーボードをつないで再度電源を入れてみる。 設定に何の問題もない。 続いて GRUB を立ち上げる。問題無く立ち上がる。 Linux を起動する。問題無い。 さっきのフリーズは何だったのだろう?

この時は因果関係に気付かなかったが、 キーボードをつないでいないと GRUB 2.04 (および最新版の 2.05 も) がメニュー画面のカウントダウンでハングする (最初の秒を表示したまま止まる)。 PC を再起動するときは、たいていキーボードをつないでいるので正常に起動し、 この症状は見たことがなかった。

実はこの時も、 なぜキーボードをつないでいなかったかというと明確な理由はない。 CPU 換装後の動作確認なのだからキーボードをつないでおくべきだと思うのだけど、 たまたまつなぐのを忘れていただけかも。 Web で 「headless GRUB hang bug UEFI without keyboard」 などを検索しても似た症例がほとんど見つからないのは、 キーボードをつながずに起動させる人がほとんどいないから?

とはいえ、 何台もあるサーバそれぞれにキーボードをつないでいては邪魔である。 意図して再起動するときはキーボードをつなぐなり KVM スイッチ (Keyboards, Video monitors, Mice Switch) を切り替えてキーボードが効く状態にするのが通常だが、 トラブルや Watchdog タイマーで勝手に再起動したとき、 あるいは遠隔から再起動させたときに、 立ち上がらずにフリーズしてしまったら非常に困る。 不測の再起動に備えて、 急遽テンキーをつないでおくことにした。

GRUB がキー入力を検知する状態であれば、 画面表示の有無自体は関係なくハングする。 逆に言うと、 GRUB がキー入力を検知しなければ、 例えば grub.cfg でキー入力を読む命令が無ければ (menuentry 等が無ければ) ハングしない。 例えば grub.cfg が次のように特定の Linux を起動するだけなら、 正常に起動できる。

insmod all_video
insmod part_gpt
insmod search_label
search --no-floppy --label --set=root /
linux /boot/linuz-4.19.69-x86_64 root=LABEL=/ resume=LABEL=swap ro
initrd /boot/initz-4.19.69-x86_64
boot

もちろんこれでは GRUB を使う意味がないが、 少なくとも問題が GRUB のキー入力関連にあることが分かった。 同じ PC、同じ GRUB でも、 UEFI ブートではなく MBR ブートなら、 キーボードをつながなくてもハングしない (MBR ブート専用の USB メモリを作って確認した。末尾の「おまけ」参照)。 また、UEFI ブートであっても UEFI ファームウェアによってはハングしない場合もあると思われる (未確認)。 が、少なくとも私の PRIMERGY MX130 S2 では確実に再現する。

というわけで、 問題の所在はおおむね絞り込めたので、 GRUB のソースコードを読み始めた。 並行して facebook に、 ことの顛末を書込んだ

すると野中尚道さんから grub-core/tem/efi/console.c が怪しそう、 とのヒントを頂いた。 ありがたい! なにぶん EFI のソースコードを読むのは初めてなので、 この時点ではまだ流れを追いきれていなかった。 efi/console.c の grub_console_getkey まわりを重点的に読んでみる。

grub-core/tem/efi/console.cのget_keyで key_exとkey_conを呼び分けている処理が失敗しているような気がします。 key_exの方はオプション機能なので実装有無を確認してるのですが

なるほど確かに grub_console_getkey_ex は、 grub_efi_open_protocol の返り値が NULL で無いとき (key_ex の実装が有るとき) に限り呼び出されているが、 grub_console_getkey_con には対応するものがない。 key_con は必ず実装されているから確認不要? でも、キーボードをつないでいない場合はどうなる? key_ex の有無を確認するコード:

text_input_ex_guid = GRUB_EFI_SIMPLE_TEXT_INPUT_EX_PROTOCOL_GUID;
	...
text_input = grub_efi_open_protocol(grub_efi_system_table->console_in_handler,
				    &text_input_ex_guid,
				    GRUB_EFI_OPEN_PROTOCOL_GET_PROTOCOL);

をマネして、 key_con の有無を確認するコードをでっち上げてみる。 単に 「_EX_」 の部分を取り除いただけだが、 キーボードをつないでいるか否かを正しく検出しているようだ。

text_input_guid = GRUB_EFI_SIMPLE_TEXT_INPUT_PROTOCOL_GUID;
text_input = grub_efi_open_protocol(grub_efi_system_table->console_in_handler,
				    &text_input_guid,
				    GRUB_EFI_OPEN_PROTOCOL_GET_PROTOCOL);

あとはキーボードの有無に応じて grub_efi_console_input_init の返り値を変えるだけ。 grub_efi_console_input_init が 1 (非ゼロ?) を返せば、 GRUB は grub_console_getkey を呼ばなくなるようだ。

以上をまとめると、 次のようなパッチになった:

diff --git a/grub-core/term/efi/console.c b/grub-core/term/efi/console.c
index 4840cc5..f2be32f 100644
--- a/grub-core/term/efi/console.c
+++ b/grub-core/term/efi/console.c
@@ -207,7 +207,12 @@ grub_efi_console_input_init (struct grub_term_input *term)
 				      GRUB_EFI_OPEN_PROTOCOL_GET_PROTOCOL);
   term->data = (void *)text_input;

-  return 0;
+  if (text_input) return 0;
+  grub_efi_guid_t text_input_guid = GRUB_EFI_SIMPLE_TEXT_INPUT_PROTOCOL_GUID;
+  text_input = grub_efi_open_protocol(grub_efi_system_table->console_in_handler,
+				      &text_input_guid,
+				      GRUB_EFI_OPEN_PROTOCOL_GET_PROTOCOL);
+  return text_input == NULL;
 }

 static int

わずか 6行だが、 これで GRUB がハングしなくなった。

More...
Filed under: システム構築・運用,プログラミングと開発環境 — hiroaki_sengoku @ 21:21
2017年8月11日

ZenFone3 で撮影した写真ファイル内の、位置情報が壊れている Exif データを修復するコードを書いてみた

昨年発表された ASUS のハイエンド スマホ ZenFone 3 Deluxe ZS570KL の購入時の OS は Android 6.0 Marshmallow だが、 この OS (UL-Z016-WW-4.12.40.1698) の標準のカメラ アプリには、 撮影した写真の位置情報が他のアプリで参照できないというバグがあった。

つまり、 カメラの設定で 「場所サービス」 を 「オン」 にすると、 撮影した場所 (GPS などの位置情報) を写真ファイルに付加する (Exif データ) が、 この位置情報に問題があって、 他のアプリで写真を見ても位置情報が表示されない。 例えば撮影した写真を Google フォトへアップロードしても、 撮影場所が表示されない

browsed with Gallery Application

この写真を Google フォトからダウンロードしてみれば、 Exif データ内に位置情報が保持されていることが分かるし、 アプリによってはこの位置情報を参照できるものもある。

例えば OS 標準の 「ギャラリー」 アプリで見ると、 位置情報が正しく保持されているように見える。 例えば、 御成町の交差点で撮影したこの写真を 「ギャラリー」 で見ると (右図 ⇒ ZenFone のスクリーンショット)、 場所が 「鎌倉市, 御成町」 と正しく表示される。

位置情報を正しく表示できるアプリがある以上、 バグではなく仕様 (Exif のバージョンの違い?) の可能性もある。 このとき私は、 この写真の位置情報を参照できないアプリは、 アプリ側にも問題があるのだろうと思ってしまった。 おそらく開発元でも同様の理由で、 このバグが見逃されてしまったのだろう。

More...
Filed under: Android,プログラミングと開発環境 — hiroaki_sengoku @ 22:09
2011年2月24日

決してBusyにならない SIP 留守番電話機を Perl で作ってみた 〜 用件が録音されるとメールに添付して送信

IP 電話でいろいろ遊ぼうとすると定番は Asterisk だが、 いかんせん牛刀すぎる。 個人的に VoIP を使う場合 PBX の必要はなく、 留守番電話や転送ができれば充分。 というわけでまずは留守番電話の機能をさくっと Perl で書いてみた (わずか 93行)。

sip_user: hiroaki_sengoku
sip_passwd: xxxxxxxx
sip_domain: ekiga.net
answer_rings: 30
answer_sound: /home/tam_ekiga/answer.raw
voicemail_time: 60
voicemail_dir: /home/tam_ekiga/LOCAL/voicemail

設定ファイル answer_machine.conf を ↑ のような感じで書いておいて、 留守番電話スクリプト answer_machine を実行する:

answer_machine --conf /home/tam_ekiga/answer_machine.conf

sip:hiroaki_sengoku@ekiga.net に着信があると、 応答メッセージを流した後、 相手の音声を録音し、 /home/tam_ekiga/LOCAL/voicemail ディレクトリに 8kHz サンプリングの 8bit μ-law 形式で保存する。 あとはこのディレクトリを監視するプログラムを走らせて、 新着録音をメールで送信するようにしておけばよい。

次に IPKall を利用 (申込には米国の IP アドレスからアクセスする必要あり) して電話番号をもらう。 米国ワシントン州リンデンの番号 +1-360-526-6699 が割当てられた。 上記 SIP 留守番電話が待受けている sip:hiroaki_sengoku@ekiga.net を、 この電話番号の転送先として IPKall に登録すれば、 Google Voice もどき (^^;) の出来上がり。 この番号に電話すると、 上記スクリプトが応答し (上記設定ファイルに answer_rings: 30 と書いてある通り、 30秒間呼び出しを続けないと応答しない)、 何かメッセージを吹き込めば mp3 形式の音声データが添付されたメールが私宛に届く。

この仕掛けを作った晩の翌日未明 3:16 に、 さっそく着信があり録音データが添付されたメールが届いた。 発信者の電話番号は +1-877-347-3760 だった (+1-877- は米国のフリーダイヤル)。 メールで送られて来た録音データがコレ。 英語が苦手な私にはちょっとつらい (^^;) が、 再生速度を遅めにして一生懸命聞き取ってみる:

Hello, this is a message for Korety Martin. If you are not Korety Martin, please hang up and call 877-347-3760 to remove this phone number from our records. If you continue to listen to this message, you are acknowledging that you are Korety Martin. This message contains personal and private information. There will now be a three second pause.

This is EOCCA, A Collection Agency. This is an attempt to collect a debt. Any information obtained will be used for that purpose. Please contact us about this important business matter at 877-347-3760. When calling please reference account number 9.

真面目にディクテーションするのが馬鹿馬鹿しくなるような、 絵に描いたような詐欺電話 (*_*)。 「Collection Agency」 は債権回収会社のこと。 「EOCCA, A Collection Agency」 で検索してみると、 いっぱい出てくる。 借金の心当たりがある人 (のうち 1% くらい?) は、 つい騙されて折り返し電話をかけてしまうのか。 日本とかだと人海戦術で電話をかけまくるらしいが、 自動で電話をかけまくるのが米国流なのか? 電話版スパムメールといった感じ?

なお、 最後がしり切れとんぼのような感じがするが、 これは録音時間を 60秒間に制限しているため (上記設定ファイルの voicemail_time: 60)。

- o -

以下は、 Perl プログラミングに興味があるかた向け:

More...
Filed under: プログラミングと開発環境 — hiroaki_sengoku @ 19:52
2011年2月14日

Google Voice で電話する 「V字発信」 Perl スクリプトを書いてみた 〜 日本へは 2円/分、米国内は年内無料

2009年に米国内でサービス開始した Google Voice は、 2010年6月から以前のような 「招待制」 ではなくなり、 米国内からであれば設定するだけですぐ利用できるようになった。 近いうちに米国外へも展開すると思われるが、 日本は後回しになりそうな気がする (Android 版 Skype が使えるようになったのも世界中で一番最後だったし)。 米国内限定といっても、 米国内に IP アドレスと電話番号があれば利用できるようなので試しに使ってみた。

米国内 IP アドレスは Linode VPS (Virtual Private Server, 仮想専有サーバ) を契約しているので既に持っている。 この VPS 上で PPTP (Point to Point Tunneling Protocol) デーモンを立ち上げておけば、 Windows 標準機能の 「仮想プライベート ネットワーク」 (VPN) で接続して、 米国内からのアクセスを装うことができる。 WWW アクセスだけなら proxy server を立ち上げておくだけで充分かと思ったが、 proxy 経由のアクセスかどうか Google サーバ側で見ているらしく、 proxy 経由では Google Voice は利用できない。

なお、 いったん Google Voice の設定を済ませて Google Number を確保してしまえば、 米国内国外を問わず任意のマシンから Google Voice を利用可能。 つまり Google Number を確保するときのみ、 米国内の IP アドレスからアクセスする必要がある、 ということ。

米国内の電話番号は、 無料で電話番号を割当ててくれるサービスがあるのでそれを利用する。 私は IPKall を利用した。 こちらも米国内の IP アドレスからアクセスする必要があるが、 Google Voice とは異なり米国内の proxy server を経由するだけで登録できる。 SIP フォン (VoIP 電話) のアドレスと、 メールアドレスを登録すると、 ワシントン州の電話番号を一つ割当て、 それをメールで教えてくれる。 割当てられた電話番号に着呼すると、 登録した SIPフォンへ転送してくれる仕掛け。 ただ、 米国は電話代が安すぎるためかイタ電が多いのがちょっと困りもの。 いたずら電話に困っている人がよほど多いのか、 WhoCallsMe.com, Who Called Us, PhoneOwner.info, white pages, Location Lookup など、 かかってきた電話番号を調べるサービスがいくつもある。

維持費用無しで米国の電話番号を持てるのは大変ありがたいが、 30日間サービスを利用していないと登録が無効になってしまう (IPKall の場合)。

IPKall Signup
**ABSOLUTELY FREE**
Washington state phone number to your IP phone.
...(中略)...
Accounts that are inactive for 30 days will be terminated for non-use.
IPKall Signup から引用

「inactive」 というのが、 (1)通話実績がないことを意味するのか、 (2)着呼だけでも 「active」 と見做されるのか、 あるいは (3)登録情報を更新するだけでもよいのかは不明。

仮に (1) だとすると、 毎月日本から国際電話をかけて通話実績を作らなければならず、 とても面倒だしお金もかかる。 そこで Google Voice を使って通話実績を作ることを考えた。 自動で発呼できれば手間もかからず番号を維持できる。 しかも 2011年中 Google Voice は米国内宛の通話が無料らしいので発呼の実験し放題。

JavaPython などから Google Voice をアクセスする 非公式な Google Voice API が発表されているが、 公式ではないので Google が仕様変更すると使えなくなる恐れあり。 「非公式 API」 のコードを見てみると、 内容的にはとても単純であるように見える。 この程度なら自分で一から書いた方が Google の仕様変更への追随も即座にできるし、 Java や Python よりは Perl で書きたかったというのもあって、 さくっと書いてみた。 わずか 58行、 しかも後述するように follow_meta_redirect のバグ対策で 21行ほど要してるので、 実質だとわずか 27行。

More...
Filed under: プログラミングと開発環境 — hiroaki_sengoku @ 09:27
2010年9月21日

地デジ MPEG-2 TS の PCR/PTS/DTS ラップアラウンド (PCR Wrap-around) 問題を回避して ffmpeg で PS 変換できるようにしてみた

(地上)デジタルTV 放送を Linux サーバで予約録画しまくるようになった今日このごろ、 たまに失敗するのが気になっていた。 失敗といっても、 録画した MPEG-2 TS (Transport Stream) ファイルを VLC で再生する分には問題がないが、 ffmpeg を使って MPEG-2 PS (Program Stream) フォーマットへ変換しようとすると途中で映像が止まってしまう (TS 読み込みに失敗しているので他のフォーマットへの変換もおそらく無理)。

おそらく TS のデータに何らかの誤りがあって ffmpeg が映像データを読むのをそこで止めてしまうためだろうと思っていた。 そりゃ放送なんだからノイズが混じることもあるだろうと思い込んでいたのだが、 よほど電波状況が悪くない限りエラー補正が効くだろうから、 ノイズが原因というのはありそうもない話。

なぜ PS へ変換したいかといえば、 TS のままだとファイルサイズが大きすぎる (2時間の映画番組とかだと 12GB を超える) ので、 PS へ変換し (CM カットなどの編集を行なうときは PS の方が便利)、 さらに MPEG-4 などへ変換してサイズを小さくしたいから (もちろん保存する必要がない番組は見たらすぐ消す)。 ところが PS への変換に失敗した番組は TS のまま保存せざるを得ず、 そういうファイルが増えてきて、 2TB のハードディスクもだんだん手狭になってきた。

そこで、 何が原因で TS の読み込みに失敗しているのか、 まずは調べてみようと思ったのだが、 いかんせんファイルがデカすぎる。 12GB もあるとファイルの内容をダンプするのもままならない。 そこで変換が失敗する近辺のデータだけ抜き出して詳しく調べてみようと考えた。 MPEG-2 TS の仕様を調べてみると、 PCR (Program Clock Reference) なるタイムスタンプが 100msec 以下の間隔で MPEG-2 TS には埋め込まれているらしい。 問題の TS ファイルは、 2時間の番組中、 先頭から 1時間35分41秒ほど経過したあたりで読み込みに失敗するので、 PCR の値を手がかりにその近辺のデータを抜き出そうと考えた次第。

まずは PCR の値を表示する perl スクリプト tsdump.pl を作ってみた (後述する tsrenum.pl に -v オプションを与えることによって同じ出力が得られる)。

% ./tsdump.pl -v < 133000_GR23.ts
0008c4a PCR 24:55:00.570 8073051319+138
001a12d PTS 24:55:01.111 8073100071
001a132 DTS 24:55:01.011 8073091062
001d841 PTS 24:55:00.748 8073067367
0022556 PCR 24:55:00.628 8073056524+157
00226d5 PTS 24:55:01.045 8073094065
0026a65 PTS 24:55:00.769 8073069287
0029dcd PTS 24:55:01.078 8073097068
00300f1 PTS 24:55:00.791 8073071207
0033225 PTS 24:55:01.212 8073109080
003322a DTS 24:55:01.111 8073100071
0038f69 PTS 24:55:00.812 8073073127
003bcea PCR 24:55:00.685 8073061729+175
...

「133000_GR23.ts」 が問題の TS ファイル (23チャンネルなので TV東京 ^^;)。 次の 「0008c4a PCR 24:55:00.570 8073051319+138」 という行は、 ファイル先頭から 0008c4a バイト目に PCR があって、 そのタイムスタンプが 「24:55:00.570」 であることを示す。

行末尾の 「8073051319+138」 は生の PCR の値。 つまり、 PCR は 33bit の 「PCR base」 と 9bit の 「PCR extension」 から構成されるが、 それぞれ 8073051319 と 138 であることを示す。 PCR base は 90kHz の解像度、 PCR extension は 27MHz の解像度。 とりあえずここでは後者は無視して、 前者 8073051319 を 90000 (= 90kHz) で割ると 89700.570 秒で、 時分秒に直すと 24:55:00.570 になる。

PCR の他に、 PTS (Presentation Time Stamp) と DTS (Decode Time Stamp) というタイムスタンプも MPEG-2 TS には埋め込まれている。 これらは PCR と違って 90kHz の解像度の 33bit のデータのみ。 MPEG-2 TS では、 PCR の時刻を基準にして、 復号する時刻 (DTS) と再生する時刻 (PTS) を定めている (音声と映像の同期のためにも使われる)。 前述したプログラムの出力において、 2カラム目に PTS, DTS と出力している行は、 それぞれ PTS, DTS の値であることを示す。

で、 PCR の値を表示させてみていきなり気付いてしまったのだが、 この問題の TS ファイルは PCR の値が 33bit の上限値ギリギリ。 33bit の上限は 0x1FFFFFFFF = 8589934591 だから、 PCR は 26:30:43.717 (26時間30分43秒余) までしかカウントできない。 このファイルは冒頭のタイムスタンプが 24:55:00.570 だから、 冒頭から 01:35:43.147 ほど経過したあたりで PCR の値が桁あふれ (オーバーフロー) を起こして 00:00:00.000 へ戻ってしまう (ラップアラウンド)。

これは冒頭から 1時間35分41秒ほど経過したあたりで ffmpeg が止まってしまう症状にピッタリ符合する (2秒ほど差があるのは MPEG-2 復号に要する時間?) ので、 もう原因は PCR のラップアラウンド (PCR Wrap-around) で間違いないと推測。

「VLC で再生する分には問題がない」 と書いたが、 この問題の TS ファイルを VLC で再生して 1時間35分41秒あたり (VLC の場合 TS 再生時は時刻表示を行なわないのでシーンで探さざるを得ず大変) をよく見てみると、 再生が一瞬 (1秒ほど?) 止まっていた。 26時間半に一度、 必ず起こるラップアラウンドなのに、 VLC でも完全な対策は (まだ) 行なわれていないようだ。

原因調査の準備のために作ったスクリプトが、 いきなり原因究明の役に立つとは (^^;) と思いつつ、 tsdump.pl にタイムスタンプの値を付け替える (すなわち 24:55:00.570 から始まるタイムスタンプを 00:00:00.000 始まりにリナンバーする) 処理を付け加えたスクリプト tsrenum.pl を書いてみた (後述する pcr_write, ts_write 関数を追加しただけ)。

% ./tsrenum.pl < 133000_GR23.ts > 133000_GR23_fixed.ts

tsrenum.pl を使ってタイムスタンプを付け替えた 133000_GR23_fixed.ts は、 ffmpeg を使って PS 変換ができるようになった。 原因調査の準備のために作ったスクリプトが、 ほとんどそのまま問題解決の役にも立ってしまった (^^;)^2。

tsrenum.pl は、 標準入力から読み込んだ MPEG-2 TS において最初に現れた PCR/PTS/DTS タイムスタンプを基準 (下記スクリプト中の $pcrOrg) にして、 タイムスタンプを付け替えて標準出力へ書き出す:

#!/usr/bin/perl
use strict;
use warnings;
use POSIX;
use Getopt::Std;
our ($opt_v);
getopts('v') || &help;
my $PacketSize = 188;
my $offset = 0;
my $pcrOrg;
for (;;) {
    my $buf;
    my $len = read(STDIN, $buf, $PacketSize);
    last unless $len > 0;
    my @buf = unpack("C*", $buf);
    die if $buf[0] != 0x47;	# sync byte
    my $ind = (($buf[1] & 0xE0) >> 5);
    my $adp = (($buf[3] & 0x30) >> 4);
    my $pos = 4;
    if ($adp & 0x2) {	# Adaptation field exist
	$pos++;
	my $af = $buf[$pos++];
	if ($af & 0x10) {
	    my ($pcr33, $pcr9) = &pcr(\@buf, $pos);
	    printf(STDERR "%07x PCR %s %d+%d\n",
		   $offset+$pos, &stime($pcr33), $pcr33, $pcr9) if $opt_v;
	    &pcr_write(\@buf, $pos, $pcr33);
	    $pos += 6;
	}
	if ($af & 0x08) {
	    $pos += 6;
	}
	if ($af & 0x04) {
	    $pos++;
	}
    }
    if ($ind & 0x02) {
	if ($buf[$pos] == 0x00 && $buf[$pos+1] == 0x00
	    && $buf[$pos+2] == 0x01 && ($buf[$pos+6] & 0xC0) == 0x80) {
	    my $flag = $buf[$pos+7];
	    $pos += 9;
	    if ($flag & 0x80) { # PTS
		my $ts = &ts(\@buf, $pos);
		printf(STDERR "%07x PTS %s %d\n",
		       $offset+$pos, &stime($ts), $ts) if $opt_v;
		&ts_write(\@buf, $pos, $ts);
		$pos += 5;
		if ($flag & 0x40) { # DTS
		    my $ts = &ts(\@buf, $pos);
		    printf(STDERR "%07x DTS %s %d\n",
			   $offset+$pos, &stime($ts), $ts) if $opt_v;
		    &ts_write(\@buf, $pos, $ts);
		    $pos += 5;
		}
	    }
	}
    }
    syswrite(STDOUT, pack("C*", @buf), $len);
    $offset += $len;
}

sub stime {
    my ($ts) = @_;
    my $sec = floor($ts / 90000);	# 90kHz
    $ts -= $sec * 90000;
    my $min = floor($sec / 60);
    $sec -= $min * 60;
    my $hour = floor($min / 60);
    $min -= $hour * 60;
    return sprintf("%02d:%02d:%02d.%03d", $hour, $min, $sec, $ts/90);
}

sub help {
    print STDERR <<EOF;
Usage: tsrenum.pl <opt>
opt:   -v            ; verbose
EOF
    exit 1;
}

MPEG-2 TS を標準入力から 1パケットずつ @buf に読み込んで、 PCR を見つけたら
pcr(\@buf, $pos) 関数を呼び出して PCR base の値 $pcr33 を取得し、
pcr_write(\@buf, $pos, $pcr33) 関数で PCR base の値を変更して標準出力へ書き出す。 PTS, DTS についても同様に、 ts(\@buf, $pos) 関数を呼び出して値を取得し、 ts_write(\@buf, $pos, $ts) 関数で変更する。

ISO/IEC 13818-1 の 2.4.3.4節 Adaptation field (20ページ) の Table 2-6 - Transport Stream adaptation field を見ると、 adaptation field の 2バイト目から 33bit が PCR base の値、 続いて 6bit の予約ビット、 その次の 9bit が PCR extension の値であることが分かる。 したがって pcr(\@buf, $pos) 関数は以下のように書ける:

sub pcr {
    my ($br, $pos) = @_;
    my $pcr33 = (($br->[$pos] << 25) | ($br->[$pos+1] << 17)
		 | ($br->[$pos+2] << 9) | ($br->[$pos+3] << 1)
		 | (($br->[$pos+4] & 0x80) != 0));
    my $pcr9 = ((($br->[$pos+4] & 0x01) << 8) | $br->[$pos+5]);
    return ($pcr33, $pcr9);
}

pcr_write(\@buf, $pos, $pcr33) 関数は PCR base の値 $pcr33 から $pcrOrg を減算してから pcr(\@buf, $pos) 関数の逆を行なうだけ:

sub pcr_write {
    my ($br, $pos, $pcr33) = @_;
    $pcrOrg = $pcr33 unless defined $pcrOrg;
    $pcr33 -= $pcrOrg;
    $br->[$pos] =   (($pcr33 >> 25) & 0xFF);
    $br->[$pos+1] = (($pcr33 >> 17) & 0xFF);
    $br->[$pos+2] = (($pcr33 >>  9) & 0xFF);
    $br->[$pos+3] = (($pcr33 >>  1) & 0xFF);
    if ($pcr33 & 1) {
	$br->[$pos+4] |= 0x80;
    } else {
	$br->[$pos+4] &= 0x7F;
    }
}

ISO/IEC 13818-1 の 2.4.3.7節 Semantic definition of fields in PES packet (31ページ) の Table 2-17 - PES packet を見ると、 PES (Packetized Elementary Stream) の 9バイト目から marker bit を挟みつつ 33bit の PTS と DTS が格納されていることが分かる。

したがって ts(\@buf, $pos) 関数と ts_write(\@buf, $pos, $ts) 関数は以下のように書ける:

sub ts {
    my ($br, $pos) = @_;
    return ((($br->[$pos] & 0x0E) << 29)
	    | ($br->[$pos+1] << 22) | (($br->[$pos+2] & 0xFE) << 14)
	    | ($br->[$pos+3] << 7)  | (($br->[$pos+4] & 0xFE) >> 1));
}

sub ts_write {
    my ($br, $pos, $ts) = @_;
    $pcrOrg = $ts unless defined $pcrOrg;
    $ts -= $pcrOrg;
    $br->[$pos] =   ((($ts >> 29) & 0x0E) | ($br->[$pos] & 0xF1));
    $br->[$pos+1] =  (($ts >> 22) & 0xFF);
    $br->[$pos+2] = ((($ts >> 14) & 0xFE) | ($br->[$pos+2] & 0x01));
    $br->[$pos+3] =  (($ts >>  7) & 0xFF);
    $br->[$pos+4] = ((($ts <<  1) & 0xFE) | ($br->[$pos+4] & 0x01));
}

すべて解決した後で気付いたのだが (^^;)、 ラップアラウンドする TS ファイルを読み込んだときは ffmpeg が的確なエラーメッセージを出力していた:

...
frame= 1328 fps= 21 q=2.0 size=   31898kB time=44.00 bitrate=5938.8kbits/s dup=24 drop=0
frame= 1341 fps= 21 q=2.0 size=   32002kB time=44.45 bitrate=5898.1kbits/s dup=24 drop=0
[mpegts @ 0x6253c0]Invalid timestamps stream=0, pts=4078, dts=8589929661, size=53459
*** drop!
*** 1 dup!
*** drop!
*** drop!
*** drop!
*** drop!
*** drop!
adding -2147483648 audio samples of silence
adding -2147483648 audio samples of silence
*** drop!
...

「Invalid timestamps ... pts=4078, dts=8589929661」 すなわち PTS が 00:00:00.045 なのに、 DTS が 26:30:43.663 なので無効なタイムスタンプである、 というエラー出力。 タイムスタンプがラップアラウンドしたときは、 「Invalid timestamps」 とは言えないと思うのだが...

念のため ffmpeg の最新版を 「git clone git://git.ffmpeg.org/ffmpeg/」 で取得してコンパイルしてみたのだが、 「FFmpeg version git-735bbae」 でも同様に 「Invalid timestamps」 エラーが出力された。

Filed under: プログラミングと開発環境 — hiroaki_sengoku @ 08:13
2010年7月26日

Nexus One で Android 2.2 froyo のマルチタッチを試してみる

Android は 2.1-update1 以降でマルチタッチ (Multi-touch) をサポートしている。 ところがマルチタッチといっても、 ピンチイン/ピンチアウトなどのジェスチャをサポートしているだけのアプリが大半で、 複数のタッチを独立に扱えるアプリはいまだほとんどなく、 iPhone と比べるとその差が際立っている。

どうして Android にはマルチタッチを活用したアプリケーションが無いのだろう? と思ったので、 マルチタッチを試すテストアプリ MultiTouch.java (apk) を書いてみた:

MultiTouch

タッチした位置にタッチの強さに応じた大きさの円を表示するだけの単純なアプリ。 指を移動すれば円も追随する。 Android ではタッチID が順に割り振られるので、 ID が 0 のタッチを赤色の円で、 ID が 1 のタッチを緑色の円で描いている。

プログラム上は ID が 2 のタッチを青色の円で描くことになっているが、 残念ながら現行の Android で同時に扱えるタッチは 2箇所のみ (追記: Samsung Galaxy S は 5箇所のマルチタッチが可能らしい) なので、 3箇所にタッチしても三つ目の円が描かれることはない。 だから例えば iPhone のアプリにあるような鍵盤楽器アプリを作ろうと思っても、 三つ以上の音を同時に鳴らすことはできない。

とはいえ、 2箇所のタッチを独立に扱えれば、 いろいろ応用が効くだろうにと思いつつ、 このテストアプリをいじっていると...

More...
Filed under: Android,プログラミングと開発環境 — hiroaki_sengoku @ 08:57
2010年7月17日

Nexus One の近接センサ/環境光センサは、どこにあるのか?調べてみた

Nexus One など最近のスマートフォンには、 加速度 (Accelerometer)、 環境光 (照度, Ambient Light)、 磁場 (磁界, Magnetic Field)、 方位 (電子コンパス, Orientation)、 近接 (Proximity) など、 様々なセンサがついている。 いろいろ応用できそうで夢がふくらむが、 携帯電話本来の使い方 (つまり通話すること) において、 使い勝手に直接影響する重要なセンサが近接センサ。

Nexus One や iPhone など全面タッチパネルの携帯電話だと、 (受話器として使うために) 耳に近づけたときタッチパネルが反応しては困る。 そこで近接センサを使って顔が接近してくることを感知し、 タッチパネルを無効にする (ついでにディスプレイをオフにして消費電力を抑える)。

私は Proximity なんて聞くと、 Proximity Warning System (接近警報システム) を思い浮かべてしまうくらいで、 携帯電話用の近接センサがどういうしくみか全く知らなかった。 今年1月の Nexus One の発表の時に近接センサのことを初めて知り、 その時はタッチパネル全体への接近を感知する (静電容量の変化を検知して?) のかと想像したが、 後述するように Nexus One の近接センサはタッチパネルの左上にしかなく、 タッチパネルの下方への接近は感知できないことが分かった。

Nexus One のどこに近接センサが搭載されているか、 センサの感応範囲がどれくらいなのか、 私には見当もつかなかったし、 google で検索してもその手の情報は見つからなかったので、 近接センサが感知した値を表示するだけの簡単なプログラムを書いてみた。

実は、 私にとって初めての android アプリ (^^;)。 しかも、 ここ数年 Java から遠ざかっていたので、 久々に書く Java プログラムだったりする。

お膳立ては Android SDK が全てやってくれるので、 わずか 74行のプログラム。 まず SensorManager#getSensorList メソッドで、 PROXIMITY タイプのセンサを取得し (sensor)、

	sensorManager = (SensorManager)getSystemService(SENSOR_SERVICE);
	List<Sensor> sensors
	    = sensorManager.getSensorList(Sensor.TYPE_PROXIMITY);
	Sensor sensor = sensors.get(0);

この sensor の値が変化したときなどにセンサの値を受け取るリスナ (SensorEventListener) を、 SensorManager#registerListener メソッドで登録するだけ。

public class Proximity implements SensorEventListener {
	...
	sensorManager.registerListener(this, sensor,
				       SensorManager.SENSOR_DELAY_NORMAL);
	...
    @Override
    public void onSensorChanged(SensorEvent event) {
	view.update(event.values);
    }

    @Override
    public void onAccuracyChanged(Sensor sensor, int accuracy) {
    }
}

近接センサの値が変化するとリスナの onSensorChanged メソッドが呼び出されるので、 新しいセンサ値を描画する (view.update):

	void update(float[] values) {
	    Canvas canvas = getHolder().lockCanvas();
	    if (canvas == null) return;
	    canvas.drawColor(Color.WHITE);
	    Paint paint = new Paint();
	    paint.setColor(Color.BLACK);
	    paint.setTextSize(40);
	    float height = paint.getTextSize();
	    for (int i = 0; i < values.length; i++) {
		canvas.drawText(" "+values[i], 0, height * (i + 1), paint);
	    }
	    getHolder().unlockCanvasAndPost(canvas);
	}

Nexus One のタッチパネル左上隅近く (黒枠部分) にセンサがあるらしく、 パネルまで 2cm ほどの距離に物体を近づけると反応する (センサの値が 9.0 から 0.0 へ変化する)。 また、 パネルと並行に物体を動かす場合、 センサの真上から 1cm ほど外れると反応しなくなる。

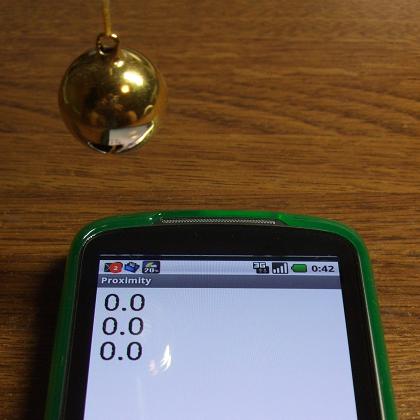

Proximity Sensor  ←  鈴を近づけたことにより、
近接センサが反応して、
値が 0.0 になっている

赤外線型の近接センサ (赤外線を照射し、近接する物体からの反射光を測定するセンサ) なので、 凸面の物体など赤外線があさっての方向へ反射してしまって受光素子に正しく届かない場合や、 あるいは黒色の物体などあまり反射しない場合などでは、 より近づけないと反応しない。

例えば、 黒く細い丸棒などだと 1cm 以下に近づけないと反応しない。 逆に白い紙 (凹面〜平面) など、 効果的に赤外線を反射し、かつ受光素子に反射光が効率的に届くケースだと、 2cm より遠くても (8cm くらいでも) 反応する。

ちなみに、 Nexus One に搭載されている近接センサは、 Capella MicrosystemsCM3602 という、 環境光センサ付短距離近接センサ (Short Distance Proximity Sensor with Ambient Light Sensor) であるようだ。 名前の通り環境光も測定できる。 おそらく近接センサの受光素子をそのまま使って照度を測定しているのだろう。

前述したプログラムにおいて、 「Sensor.TYPE_PROXIMITY」 を 「Sensor.TYPE_LIGHT」 に置き換えれば、 環境光センサの値を読み取ることができる。

More...
Filed under: Android,プログラミングと開発環境 — hiroaki_sengoku @ 08:55
2010年7月8日

Google カレンダーの過去の予定を自動的に削除する方法

ここ 2ヶ月ほど、 Willcom の HYBRID W-ZERO3 から Nexus One への移行を徐々に進めてきた。 Windows Mobile (HYBRID W-ZERO3) は PC とのデータ同期が基本なので、 PC にスケジュールや電話帳など丸ごと入れておけば済むが、 Android (Nexus One) の場合は 「クラウド」 との同期が基本なので一筋縄にはいかない。 つまり 「クラウド」 に全てのスケジュールを置いていいのか? という問題。 私の場合、 「スケジュール」 といいつつ会議の議事メモから個人的な日記まで、 プライベートな情報を全て集積しているので問題がより深刻になる。

ちなみに私は、 1999年に WorkPad 30J を使い始めて以来、 プライベートなデータを PDA / スマートフォンに集積してきた。 今まで使ってきた PDA / スマートフォンをまとめてみる:

購入月機種OS
1999-04 WorkPad 30J PalmOS 3.1J
2000-03 TRGpro PalmOS 3.5
2000-08 Palm m100 PalmOS 3.5.1
2002-09 Zaurus MI-E1 ZaurusOS
2002-12 Linux Zaurus SL-C700 Linux 2.4 Embedix
2003-06 Linux Zaurus SL-C750 Linux 2.4 Embedix
2006-07 W-ZERO3[es] Windows Mobile 5.0
2007-07 Advanced W-ZERO3[es] Windows Mobile 6 Classic
2008-12 HTC P3600 Windows Mobile 5.0
2010-01 HYBRID W-ZERO3 Windows Mobile 6.5 Professional
2010-04 Nexus One Android 2.2 froyo
2010-06 iPhone 4 iOS 4
2010-11 IS01 Android 1.6 donut
2010-12 Galaxy S Android 2.2 froyo
2010-12 IDEOS U8150-B Android 2.2 froyo
2011-03 Nexus S Android 2.3 gingerbread
2011-05 nook color Android 3.0 honeycomb
2011-12 Galaxy Nexus Android 4.0 ice cream sandwich
2012-12 Galaxy S3 Android 4.0 ice cream sandwich
2013-07 Galaxy Mega 5.8 Android 4.2 jelly bean
2013-11 Nexus 5 Android 4.4 kitkat
2014-03 iPhone 5s iOS 7.0
2016-01 Nexus 5X Android 6.0 marshmallow
2016-12 ZenFone 3 ZS570KL Android 6.0.1 marshmallow

WorkPad 30J から HYBRID W-ZERO3 に至るまで、 全て PC とのデータ同期が基本だったし、 それぞれデータ移行ツールが用意されていたので移行は容易だった。 ところが Nexus One で同じような同期を行なうには、 データを PC ではなく Google Calendar へ置かなければならない。

もちろん、 Google Calendar は共有設定さえ行なわなければ他人に読まれることはないだろうし、 「don't be evil」 と言ってるくらいだから、 Google が勝手にユーザのデータを活用する可能性も無い (と信じたい)。

だからといって、 個人的なデータや会社の超機密事項 (議事メモにはそういった情報も含まれる) も洗いざらい Google に預けてしまう、 なんてことは小心な私にはとてもできない。 よく知られているように Google Calendar は 「限定公開 URL」 が漏れるだけで一巻の終わりであるわけで、 漏れることを前提でリスク評価すべき。

というわけで、 議事メモや日記を Google Calendar に置くことはハナからあきらめて、 Google Calendar には直近の予定だけを置くことにした。 万一漏れても、向こう一週間くらいの予定だけであれば、 致命的というほどでもない。

ところが驚いたことに Google Calendar には過去の予定を一括削除する機能がない。 手作業でいちいち消していかない限り、 データは残り続けるようだ。 当たり障りのない 「予定」 でも積み重なればいろいろ見えてくることがあるわけで、 長年にわたって溜った予定データは脅威となりうる。

どうしてこんな超基本機能が無いのだろうと思いつつ google で検索してみると、 見つかるのは 「どうやったら過去のデータを (一括) 消去できるのか?」 という質問のページばかり。 過去データを削除したい、 というニーズは確実にありそうなのに、 なぜ Google は実装しようとしないのか? そういえば gmail も過去のメールを溜め続けるのが基本だし、 Google Calendar に自動的に削除する機能がないのは意図的なのかもしれない。

無い機能は作ってしまえと、 Google Calendar API のドキュメントを眺めてみる。 API を叩くためのクライアントライブラリが用意されているようだ。 が、.NET とか Java とか Python とか PHP とか、 あまり気の進まない (^^;) 言語ばかりが並んでいる。 Perl は無いのかっと思って CPAN を検索したら、 Net::Google::Calendar があっさり見つかった。

マニュアル片手にテストプログラムを書いてみる:

use Net::Google::Calendar;
use DateTime;
my $cal = Net::Google::Calendar->new;
$cal->login('sengoku@gmail.com', 'xxxxxxxx');
for my $event ($cal->get_events('start-max' => DateTime->now
				- DateTime::Duration->new(days => 7))) {
    $cal->delete_entry($event);
}

たったこれだけ。 最初に login($user, $pass) して、 get_events(%opts) で「予定」データを取り出して、 delete_entry($event) で削除。 get_events の引数で、 開始時刻が一週間以上過去の予定のみ取り出すよう指定している。

ちょっと書き足して、 ユーザID やパスワードを設定ファイルで設定できるようにしたスクリプト gcal_remove を作ってみた。

% gcal_remove -c /path/to/config.yaml -d 7

などと実行すると、 7日間以上前の予定を削除する。

設定ファイル config.yaml は以下のような感じ:

google_user: sengoku@gmail.com
google_passwd: xxxxxxxx
Filed under: Android,プログラミングと開発環境 — hiroaki_sengoku @ 09:44
2010年5月26日

サイボウズ オフィス8 のカレンダーを iCalendar 形式に変換するスクリプトを書いてみた

私の職場ではグループウェアとしてサイボウズを利用している。 自分のスケジュールを iCalendar 形式で取得してみたくなった (Nexus One を買うとそういう気分になる ^^;) ので、 google で検索してみたところ次の二つのスクリプトが見つかった:

あいにく職場のサイボウズはオフィス8 なので、 オフィス8 に未対応の前者は使えない。 後者はオフィス8 用だが、 「暫定版」 と書いてある通りいろいろバグがある。 さくっと修正してみて一応それっぽく動かすことはできたのだが、 使い続けていくとなると一から書き直したほうがいいような気がしてきた (わたし的にはこの手のものを PHP スクリプトでは書きたくない) ので、 perl で書き直してみた

この perl スクリプト cybozu8_ical を、

% cybozu8_ical --conf /path/to/config.yaml

などと実行すると、 オフィス8 の 「月予定」 (月間スケジュール) ページをアクセスして、 iCalendar 形式に変換する。 向こう一週間以内の予定については 「予定の詳細」 ページもアクセスして、 「メモ」 および 「設備」 も取得する。 「月予定」 の全ての予定について 「予定の詳細」をアクセスすると、 オフィス8 サーバに負荷をかけすぎる懸念があったので、 このような仕様にしてみた。

設定ファイル config.yaml は以下のような感じ:

cybozu_url: http://intra.klab.org/cgi-bin/klcb/ag.cgi
calname: cybozu
userid: 73
password: xxxxxxxx
time_zone: Asia/Tokyo
input_encoding: shiftjis
output_file: /home/sengoku/tmp/cybozu.ics

「cybozu_url」 はオフィス8 の URL を指定する (もちろん intra.klab.org は KLab 社内LAN からしかアクセスできない)。 「userid」 と 「password」 はスケジュールを取得したいユーザの ID とパスワード。 「output_file」 に指定したファイルへ iCalendar 形式のスケジュールを出力する。 「output_file」 を省略すると標準出力へ書き出す。

なお 「--conf /path/to/config.yaml」 オプションを省略すると、 cybozu8_ical と同じディレクトリにある config.yaml が読み込まれる。

cybozu8_ical で生成した iCalendar 形式のファイルは、 とりあえず Google カレンダー および Thunderbird + Lightning で読み込めることは確認したが、 なにぶんまだ RFC 2445 を真面目に読んでいないので、 不具合などあったらご指摘頂けると有難い。

私はオフィス8 の API を知らないので、 「月予定」 「予定の詳細」 のページを取得してきて scrape しているだけ。 「繰り返し予定」 は個々の予定として扱っている。 iCalendar の UID (各予定固有のID) が同じままだと 2個目以降の予定が無視されてしまうので、 UID の末尾に通し番号をつけて互いに区別できるようにしている。

サイボウズのスケジュールは 「場所」 を登録できない。 その代わり 「施設」 として会議室を登録する。 ところが私の職場の場合 「施設」 には会議室だけでなく 「ビデオ会議システム」 などもあったりするので、 「施設」 に登録されているデータをそのまま iCalendar の LOCATION として使うわけにもいかない。 そこで 「施設」 に会議室の名称が登録されている場合のみ、 その会議室名を LOCATION として出力するようにしている。

iCalendar の LOCATION として出力すべき会議室名の一覧を、 cybozu8_ical スクリプトの始めの方で、

my @facility = (
	'20F 大会議室1', '20F 大会議室2', '20F 大会議室3',
	'20F 中会議室1', '20F 中会議室2',
	'20F 小会議室1', '20F 小会議室2',
	'20F 和室', '22F 社長室前MTGスペ-ス'
);

などと定義している。 ここに列挙されていない会議室等は 「施設」 に登録されていても単に無視される。

Filed under: Android,プログラミングと開発環境 — hiroaki_sengoku @ 16:01
2010年3月8日

tinydns のゾーンを MyDNS へ反映させるスクリプトを書いてみた

MyDNS というのは MySQL (あるいは PostgreSQL) のレコードを、 そのままゾーンレコードとして扱えるネームサーバ。 私は MyDNS を使って実験的にダイナミックDNSサービスを (もちろん無償で) 提供している。 実験と言いつつ、 サービス開始以来 2年以上安定的に継続できているし、 先月から海外レンタルサーバを使って地域分散したので、 仮に私の自宅の回線が切れてもネームサーバが見えなくなることはない。

gcd.jp のマスタネームサーバである ns.gcd.jp と、 スレーヴネームサーバである ns2.gcd.jp (海外サーバ fremont.gcd.org の別名。 名前の通りカルフォルニア州フリーモントにある) とは、 MySQL のレプリケーションによってゾーンデータを同期させている。 したがってマスタ側での変更が即座にスレーヴ側に伝わる。

ちなみに、 ネームサーバ間の同期でよく利用されるゾーン転送 (AXFR) は、 ゾーンデータを丸ごと転送するので (ゾーンが大きくなってくると) 同期頻度を高くすることが難しく、 ダイナミックDNSサービスにはあまり向いていない。 MySQL のレプリケーションでネームサーバ間の同期が行なえてしまう MyDNS は、 ダイナミックDNSサービス向きと言える。

ところが gcd.org では (ダイナミックではない) 普通のネームサーバ ns1.gcd.org も運用していて、 これは tinydns を利用している。 せっかく海外にサーバ fremont.gcd.org を借りたのだから、 tinydns で管理しているゾーンも fremont.gcd.org で引けるようにしたいが、 fremont に複数 IP アドレスを付与するのはお金がかかる (月額 $1 追加) ので、 fremont で MyDNS と tinydns の両方を走らせるわけにもいかない。

私が借りてるレンタルサーバ (正確に言うと VPS) Linode は、 もともと DNS サービス (マスタ/スレーヴどちらでも、ドメインいくつでも) を無料で利用できるので、 DNS のためだけに 1IP 追加する気にはちょっとなれない。

もちろん、 tinydns を止めてしまって全てのゾーンを MyDNS へ移行してしまうという解決策も無くはないのだが、 MyDNS に全面的に依存してしまうのは恐い気もする。 できれば tinydns 側はいじらずに、 tinydns のゾーンデータを MyDNS 側へ反映させる仕掛けを作りたい。

というわけで、 tinydns のゾーンデータを読み込み、 MyDNS のゾーンデータの形式で MySQL へレコードを書込む perl スクリプト tinydns2mydns を書いてみた (CVSリポジトリ)。

なお MyDNS には、 mydnsimport という外部からゾーンデータを取り込むツールが付属していて、 tinydns のゾーンデータもインポートできるのだが、 以下の欠陥があってゾーン転送目的には使えない:

  1. ゾーンの全レコードをいったん削除した上でインポートを行なう実装になっている。
  2. SRV レコードをインポートできない。
More...
Filed under: プログラミングと開発環境 — hiroaki_sengoku @ 09:25
2010年3月1日

x86_64 Linux などの 64bit 環境で MD5 を使うときの注意点

MD5 (Message Digest Algorithm 5) は、 RFC 1321 でアルゴリズムが紹介されていて、 Appendix (付録) として C によるリファレンス実装が付属しているが、 その global.h に

/* UINT4 defines a four byte word */
typedef unsigned long int UINT4;

と書いてある。 すなわち 32bit 整数として UINT4 型を定義している。 x86_64 Linux を始め多くの 64bit Unix は LP64 すなわち long int (とポインタ) が 64bit な整数データモデルを採用している。 したがって UINT4 型の定義が 「unsigned long int」 のままで、 この MD5 リファレンス実装を使ってしまうと、 32bit であるべき UINT4 型が 64bit になってしまい、 間違ったハッシュ値を算出してしまう。

16bit CPU が主流だった大昔なら 「int が 16bit なデータモデルを採用している環境」 が多かったのかもしれないが、 RFC 1321 が出た 1992年ごろは既に 32bit CPU が主流だったわけで、 UINT4 型を 「int」 と定義しておいてくれてもよかったのにと思う。 そうすれば、 「long が 64bit なデータモデルを採用している環境」 が多くなる昨今でも (int は 32bit のままなので) 問題を起こさずに済んだだろうに。

試しにテストプログラムを書いてみる:

#include <stdio.h>
#include <unistd.h>
#include <string.h>
#include "global.h"
#include "md5.h"
#define DIGEST_LEN 16
#define BUFFER_LEN 256

int main(int argc, char *argv[]) {
    MD5_CTX context;
    unsigned char digest[DIGEST_LEN];
    unsigned char buf[BUFFER_LEN];
    int i;
    MD5Init(&context);
    while ((i=read(0, buf, BUFFER_LEN)) > 0) MD5Update(&context, buf, i);
    MD5Final(digest, &context);
    for (i=0; i < DIGEST_LEN; i++) printf("%02x", digest[i]);
    printf("\n");
    return 0;
}

32bit 環境 (i686 Linux) では正しく動く:

senri:/home/sengoku/src/md5 % uname -m
i686
senri:/home/sengoku/src/md5 % ls
global.h  main.c  md5.h  md5c.c
senri:/home/sengoku/src/md5 % cc -Wall main.c md5c.c
senri:/home/sengoku/src/md5 % file a.out
a.out: ELF 32-bit LSB executable, Intel 80386, version 1 (SYSV), for GNU/Linux 2.0.0, dynamically linked (uses shared libs), not stripped
senri:/home/sengoku/src/md5 % echo "Hello, world" | ./a.out
a7966bf58e23583c9a5a4059383ff850
senri:/home/sengoku/src/md5 % echo "Hello, world" | openssl md5
a7966bf58e23583c9a5a4059383ff850

ところが、 64bit 環境 (x86_64 Linux) だと:

senri:/home/sengoku/src/md5 % uname -m
x86_64
senri:/home/sengoku/src/md5 % cc -Wall main.c md5c.c
senri:/home/sengoku/src/md5 % file a.out
a.out: ELF 64-bit LSB executable, x86-64, version 1 (SYSV), for GNU/Linux 2.4.0, dynamically linked (uses shared libs), not stripped
senri:/home/sengoku/src/md5 % echo "Hello, world" | ./a.out
fd578222c6a471623ea1e3eb2b6e6f6b

などと、 誤った MD5 の値が出力されてしまう。

MD5 の値を求めること自体が目的であれば、 誤ったハッシュ値が出力されればすぐ気付くのでいいのだが、 値そのものが目的であることは (当然ながら) あまりなくて、 普通はアプリケーションの中で MD5 を利用するので、 32bit 環境で使っていたアプリケーションを 64bit 環境でコンパイルし直して使おうとするとハマる。

More...
Filed under: プログラミングと開発環境 — hiroaki_sengoku @ 09:34
2010年2月10日

CTO日記も livedoorブログから WordPress へ引越しました (URL は変更なし)

「仙石浩明の日記」 に続いて、 「仙石浩明CTO の日記」 も先週末に livedoorブログから自宅サーバへ引っ越した (つまりネームサーバの設定を変更して切替。有料プランの解約はこれから)。 もともと両ブログは相互にリンクを張って密接に連係していたので、 引越を機会に両者を統合した。

統合といっても両ブログは微妙(?)に読者層が異なると思われるし、 何よりページの体裁が大きく変わってしまっては読者の方々を戸惑わせてしまうので、 CTO日記を 「仙石浩明の日記」 の一カテゴリという位置付けにして、 かつページの体裁は WordPress のテーマを切り替えることによって、 どちらのブログもあまり大きな変化がないようにしている。

「仙石浩明CTO の日記」 http://sengoku.blog.klab.org/ をアクセスすると、 次のような PHP スクリプトを走らせた上で、 WordPress を呼び出す (末尾の require 文):

<?php
$new = NULL;
if ($_SERVER['REQUEST_URI'] == "/") {
    $new = "/blog/category/cto/";
} elseif ($_SERVER['REQUEST_URI'] == "/feed/") {
    $new = "/blog/category/cto/feed/";
} elseif (preg_match('@^/\d+/\d+/\d+/@',
		     $_SERVER['REQUEST_URI'], $matches)) {
    $new = $_SERVER['REQUEST_URI'];
...(中略)...
}
if ($new) {
    ...(中略)...
    $ORIG_SERVER_NAME = $_SERVER['SERVER_NAME'];
    $host = "www.gcd.org";
    $_SERVER['SERVER_NAME'] = $host;
    $_SERVER['REQUEST_URI'] = $new;
    $_SERVER['SCRIPT_NAME'] = $new;
    $_SERVER['PHP_SELF'] = $new;
    $abspath = "/usr/local/www/wordpress/";
    $themepath = "${abspath}wp-content/themes/sengoku_cto/";
    define('WP_USE_THEMES', true);
    define('TEMPLATEPATH', $themepath);
    define('STYLESHEETPATH', $themepath);
    require("${abspath}wp-blog-header.php");
...(中略)...
}
?>

つまり http://sengoku.blog.klab.org/ へのアクセスは、 パス名に 「/category/cto/」 を追加することによって、 CTO日記カテゴリへのアクセスに変換する。

ページの体裁については、 「wp-content/themes/sengoku_cto/」 ディレクトリが、 CTO日記のテーマフォルダで、 二つの PHP 定数 TEMPLATEPATH と STYLESHEETPATH をこのディレクトリへ設定することによって、 テーマの切り替えを行なっている。

テーマフォルダの中にあるテーマ関数ファイル 「functions.php」 は、 WordPress の初期化中に読み込まれるので、 ここに PHP スクリプトを書いておくことによって WordPress の挙動を変更することができる。 例えばブログのタイトルを 「仙石浩明CTO の日記」 に変更するには、 以下のスクリプトを functions.php に追加しておけばよい:

function option_blogname_cto() {
    return '仙石浩明CTO の日記';
}
add_filter('pre_option_blogname', 'option_blogname_cto');

つまり、 pre_option_blogname フックに、 option_blogname_cto フィルタを登録する。

WordPress では、 ブログのタイトルなど各種オプションの設定値 (DB に格納している) を、 get_option($setting) 関数を呼び出すことで参照している。 例えばタイトルは get_option('blogname') を呼び出すことで得られ、 URL は get_option('home') で得られる。

get_option($setting) 関数は wp-includes/functions.php で定義されていて、 以下のようにフィルタフック pre_option_* が定義されている:

function get_option( $setting, $default = false ) {
    global $wpdb;

    // Allow plugins to short-circuit options.
    $pre = apply_filters('pre_option_' . $setting, false);
    if ( false !== $pre )
	return $pre;
    ...(中略)...
}

つまり、 「pre_option_設定名」 というフックに登録されたフィルタが値を返すなら、 get_option はオプションの設定値ではなくフィルタが返した値を返すようになる。 前述の例なら、 「pre_option_blogname」 フックに登録された 「option_blogname_cto」 フィルタが 「仙石浩明CTO の日記」 という値を返すので、 get_option('blogname') も 「仙石浩明CTO の日記」 という値を返すようになり、 結果としてブログのタイトルを変更できる、というわけ。

ただし、 前述したように CTO日記は 「仙石浩明の日記」 の一カテゴリという位置付けなので、 ブログのタイトルを変更しただけだと、 ブログ 「仙石浩明CTO の日記」 の 「仙石浩明CTO の日記」 カテゴリということで、 ページのタイトル等が 「仙石浩明CTO の日記 » 仙石浩明CTO の日記」 という冗長なものになってしまう。 そこで、 以下のようなスクリプトを 「functions.php」 に追加して、 タイトルとカテゴリ名が同じときはカテゴリ名が表示されないようにする:

function single_cat_title_cto($category_name) {
    $name = get_option('blogname');
    if ($category_name == $name) return "";
    return $category_name;
}
add_filter('single_cat_title', 'single_cat_title_cto');

single_cat_title フックは、 wp-includes/general-template.php で定義されていて、 ページのタイトルなどに表示されるカテゴリ名を変更することができる。

以上で、 「仙石浩明の日記」 の一カテゴリを 「仙石浩明CTO の日記」 の体裁で見せることができるようになる。 しかし、 元が 「仙石浩明の日記」 であるだけに、 リンク先が全て 「仙石浩明の日記」 のページになってしまう。 例えば、 「仙石浩明CTO の日記」 のトップページの一番下に、 「古い投稿 »」 というリンクがあるが、 このリンク先が https://www.gcd.org/blog/page/2/ になってしまい、 たどると 「仙石浩明の日記」 のトップページの 2ページ目へ遷移してしまう。

また、 本文中 (あるいはサイドバー) に現れるリンクも、 DB のデータは 「仙石浩明の日記」 のパーマリンクを用いているので、 たとえそれが 「仙石浩明CTO の日記」 カテゴリに含まれていても、 そのリンクをたどると 「仙石浩明の日記」 の記事として表示されてしまう。

そこで、 遷移先も 「仙石浩明CTO の日記」 として表示したいリンクを、 フィルタで書き換えることにした。 つまり DB のデータは 「仙石浩明の日記」 へのリンクのままで、 ブラウザに送信する前に都度書き換える。

対象となるリンクは、 記事本文中だけでなく、 前述したページナビ 「古い投稿」 「新しい投稿」 や、 サイドバー (「人気記事」 や 「最近の投稿」) にも現れる。 ページ丸ごと (つまり HTTP レスポンス丸ごと) HTML を書き換えられるフックがあるとよかったのだが、 残念ながらそういうフックは定義されていないようだ。 以下のフックそれぞれについてリンクを書き換えればよさげ:

フィルタフック フィルタが変更できる対象, 第2引数, ...
the_content 記事本文 HTML
the_category 記事の末尾に表示されるカテゴリーリストの HTML,
$separator, $parents
get_pagenum_link ページ末尾に表示されるページナビ 「古い投稿」 「新しい投稿」 の URL
post_link 記事の URL (パーマリンク), $post, $leavename
widget_text サイドバーに表示されるテキストウィジェットの HTML, $instance
wp_list_categories サイドバーに表示されるカテゴリーのリストの HTML
category_feed_link カテゴリーの RSSフィードの URL, $feed

書き換え対象のリンクを決めるために、 まず CTO日記カテゴリに属す記事の ID を取得する:

function setup_cto_id() {
    global $wpdb;
    global $is_cto_id;
    $result = $wpdb->get_results("SELECT object_id FROM wp_term_relationships WHERE term_taxonomy_id=17", ARRAY_N);
    foreach ($result as $row) {
	$is_cto_id[$row[0]] = 1;
    }
}

あるカテゴリに属す記事ID のデータを取得する関数など、 WordPress に含まれているんじゃないかと探してみたのだが、 見つからなかったので DB に問合わせて取得するようにしてみた。 毎回 DB アクセスが発生してしまうが、 キャッシュとかはアクセス数が増えてから考える (^^;)。 「term_taxonomy_id=17」 が CTO日記のカテゴリ (決め打ち ^^;)。 CTO日記カテゴリに属す記事は、 配列 $is_cto_id[記事ID] に 1 を代入しておく。

次に URL を書き換えるスクリプト:

function replace_URL_cto($matches) {
    global $is_cto_id;
    global $ORIG_SERVER_NAME;
    if (!is_array($is_cto_id)) {
	setup_cto_id();
    }
    if (is_null($matches[2])) {
	if ($matches[1] == "category/cto/") return "http://$ORIG_SERVER_NAME/";
	return "http://$ORIG_SERVER_NAME/$matches[1]";
    } elseif ($is_cto_id[$matches[2]]) {
	return "http://$ORIG_SERVER_NAME/$matches[1]";
    }
    return $matches[0];
}

function convert_URLs_cto($text) {
    $textarr = preg_split("/(<.*>)/U", $text, -1, PREG_SPLIT_DELIM_CAPTURE);
    $stop = count($textarr);
    for ($i = 0; $i < $stop; $i++) {
	$content = $textarr[$i];
	if (strlen($content) > 0) {
	    $content = preg_replace_callback(
		    '@https://www.gcd.org/blog/(\d+/\d+/(\d+)|category/cto/)@',
		    'replace_URL_cto', $content);
	}
	$output .= $content;
    }
    return $output;
}

顔文字を画像に変換して表示するフィルタ wptexturize (wp-includes/formatting.php で定義されている) を参考にさせてもらった。 preg_replace_callback() を使って書き換え対象リンクを探し、 replace_URL_cto で記事ID がCTO日記カテゴリに属す ($is_cto_id[$matches[2]] が TRUE) 場合のみ書き換える。

最後に、 この書き換えフィルタ replace_URL_cto を前述したフィルタフックに追加:

add_filter('the_content', 'convert_URLs_cto');
add_filter('the_category', 'convert_URLs_cto');
add_filter('get_pagenum_link', 'convert_URLs_cto');
add_filter('post_link', 'convert_URLs_cto');
add_filter('widget_text', 'convert_URLs_cto');
add_filter('wp_list_categories', 'convert_URLs_cto', 12000);
add_filter('category_feed_link', 'convert_URLs_cto');

wp_list_categories にフィルタを追加すると Category Order プラグインと衝突するので、 優先順位を下げて Category Order プラグインの後で実行されるようにしている。

また、 the_category, post_link, widget_text, category_feed_link 各フックは、 2つ以上の引数を持つが、 第1引数 (書き換え対象の HTML あるいは URL) のみ使用するので引数の数 (add_filter の第3引数) を省略している。

Filed under: システム構築・運用,プログラミングと開発環境 — hiroaki_sengoku @ 07:46
Older Posts »
